Внимание! На моделях, оборудованных турбокомпрессором, сборки впускного трубопровода и выпускного коллектора устанавливаются на одну уплотнительную прокладку, ввиду чего их демонтаж разумнее производить в паре с целью одновременной замены прокладки.
Впускной трубопровод
Внимание! При сборке не забывайте производить замену уплотнительной прокладки(ок).
Снятие
1. Отсоедините отрицательный провод от батареи.
2. На моделях с двигателем D9B без турбонаддува снимите кожух воздухораспределителя. В случае необходимости снимите также впускной воздуховод и отсоедините вентиляционную трубку от заливной горловины двигательного масла (см. соответствующие разделы настоящей Главы).
3. Отсоедините трос газа от ТНВД (см. Снятие, установка и регулировка троса газа). Высвободите трос из промежуточных фиксаторов и сдвиньте его в сторону, где он не будет мешать снятию трубопровода/коллектора.
4. На моделях, оборудованных системой рециркуляции отработавших газов (EGR), отсоедините вентиляционные шланги от клапанов потока и рециркуляции. Отпустите гайки и болты крепления каждого из клапанов к трубопроводу и коллектору снимите клапанную сборку с двигателя. Снимите уплотнительные прокладки.
5. На моделях с турбонаддувом отпустите крепежные хомуты и отсоедините воздушные шланги от воздуховода, соединяющего турбокомпрессор с патрубком воздухоочистителя. Высвободите воздушный патрубок из впускного трубопровода и извлеките его из двигательного отсека. Закупорьте ветошью шланг турбокомпрессора, либо отверстие собственно в сборке последнего, если шланг полностью снят. Отпустите крепежный хомут и отсоедините воздушный шланг встроенного охладителя (Intercoоler) от сборки турбокомпрессора.
6. При помощи подходящего пруткового ключа выверните болты крепления впускного трубопровода; ослабьте, но не выворачивайте (трубопровод расчленяется), центральный шестигранный болт.
Болты крепления трубопровода (с головкой под прутковый ключ (А) и центральный шестигранный болт (В), используемый на моделях с турбонаддувом, - его следует лишь ослабить); двигатель для наглядности снят с автомобиля
7. Снимите трубопровод с головки цилиндров.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Не забудьте заменить уплотнительную прокладку(и);
- b) Весь крепеж затягивайте с требуемым усилием;
- c) После подсоединения троса газа, произведите его регулировку (см. Снятие, установка и регулировка троса газа);
- d) Проследите за правильностью подсоединения и надежностью крепления всех шлангов и трубок.
Выпускной коллектор
Внимание! При сборке не забывайте производить замену уплотнительной прокладки(ок).
Снятие
1. С целью обеспечения доступа (особенно на моделях с турбонаддувом) снимите впускной трубопровод (см. предыдущий подраздел).
2. Если впускной трубопровод не будет сниматься, выполните процедуры, описанные в подразделе "Впускной трубопровод - Снятие", пп. 1—4. На моделях, оборудованных системой EGR, выполните также процедуру, описанную в подразделе "Впускной трубопровод - Снятие", п.5.
3. На моделях без турбонаддува отсоедините от выпускного коллектора приемную трубу системы выпуска отработавших газов (см. Системы снижения токсичности и выпуска отработавших газов).
4. На моделях, оборудованных турбокомпрессором, снимите сборку последнего (см. Снятие и установка турбокомпрессора).
5. На некоторых моделях с целью расчистки рабочего пространства придется отболтить от коллектора резонаторную камеру.

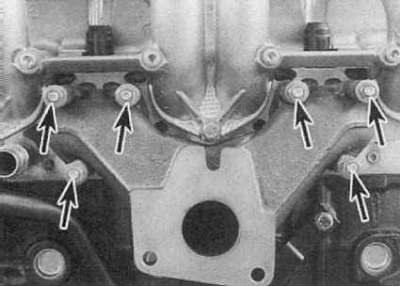

6. Отдайте шесть гаек крепления выпускного коллектора и снимите со шпилек дистанционные втулки.
7. Снимите сборку коллектора с головки цилиндров; также снимите уплотнительную прокладку(и).
8. Иногда крепежные шпильки выворачиваются вместе с гайками. В таких случаях их следует ввернуть обратно в головку сразу после снятия коллектора (законтрите на конце шпильки две гайки и используйте их в качестве головки болта).
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Не забудьте заменить уплотнительную прокладку(и). Если прокладка не предусмотрена, нанесите на сопрягаемая поверхность коллектора слой свежего герметика;
- b) Описание процедуры на место сборки турбокомпрессора (при соответствующей комплектации) приведено в разделе Снятие и установка турбокомпрессора;
- c) Описание процедуры подсоединения к коллектору приемной трубы системы выпуска отработавших газов приведено в разделе Системы снижения токсичности и выпуска отработавших газов;
- d) Весь крепеж следует затягивать с требуемым усилием;
- e) После подсоединения троса газа произведите его регулировку (см. Снятие, установка и регулировка троса газа);
- f) Проследите за правильностью подсоединения и надежностью крепления всех шлангов.
