Снятие

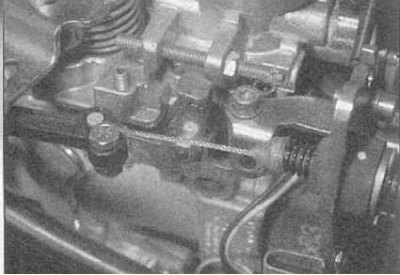

1. В двигательном, манипулируя управляющим рычагом ТНВД, отсоедините от него сердечник троса газа.

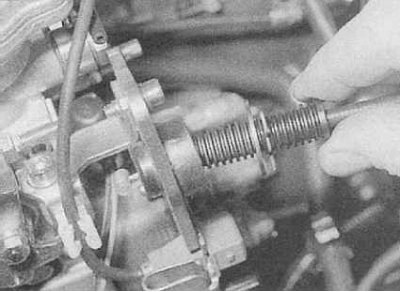

2. Высвободите оболочку троса из проходной втулки в кронштейне насоса.
3. Высвободите трос из оставшихся промежуточных фиксаторов и кронштейнов в двигательном отсеке. Постарайтесь точно запомнить маршрут его прокладки.
4. В салоне автомобиля отпустите фиксаторы и снимите нижнюю войлочную секцию отделки панели приборов в водительском ножном колодце.
5. Повернув на четверть оборота против часовой стрелки, отпустите фиксатор и снимите крышку с монтажного блока предохранителей. Отпустив оставшиеся фиксаторы, снимите нижнюю войлочную крышку, установленную под панелью приборов с водительской стороны автомобиля.
6. Отпустите фиксатор и отсоедините сердечник троса от педали газа.
7. Высвободите оболочку троса из кронштейна на педали газа.
8. Аккуратно протолкните трос сквозь проходную втулку из двигательного отсека в салон и снимите его с автомобиля.
Установка
Установка производится в обратном порядке. Проследите за соблюдением правильного маршрута прокладки троса. В заключение выполните его регулировку (см. далее).
(Текст предоставил этот ресурс AutoInstruction)
Регулировка
1. Снимите с оболочки троса газа пружинный фиксатор. Удостоверьтесь, что управляющий рычаг ТНВД прижат к упору, затем осторожно потяните трос из проходной втулки, полностью выбирая слабину его сердечника.
2. Зафиксировав трос этом положении, установите пружинный фиксатор в последнюю из видимых канавок перед резиновой проходной втулкой и шайбой. После отпускания оболочки сердечник троса должен получить минимальную слабину.
3. Попросите помощника выжать педаль газа и удостоверьтесь в полноте перемещения управляющего рычага ТНВД. При отпускании педали рычаг должен возвращаться в исходное положение, прижимаясь к упору.
