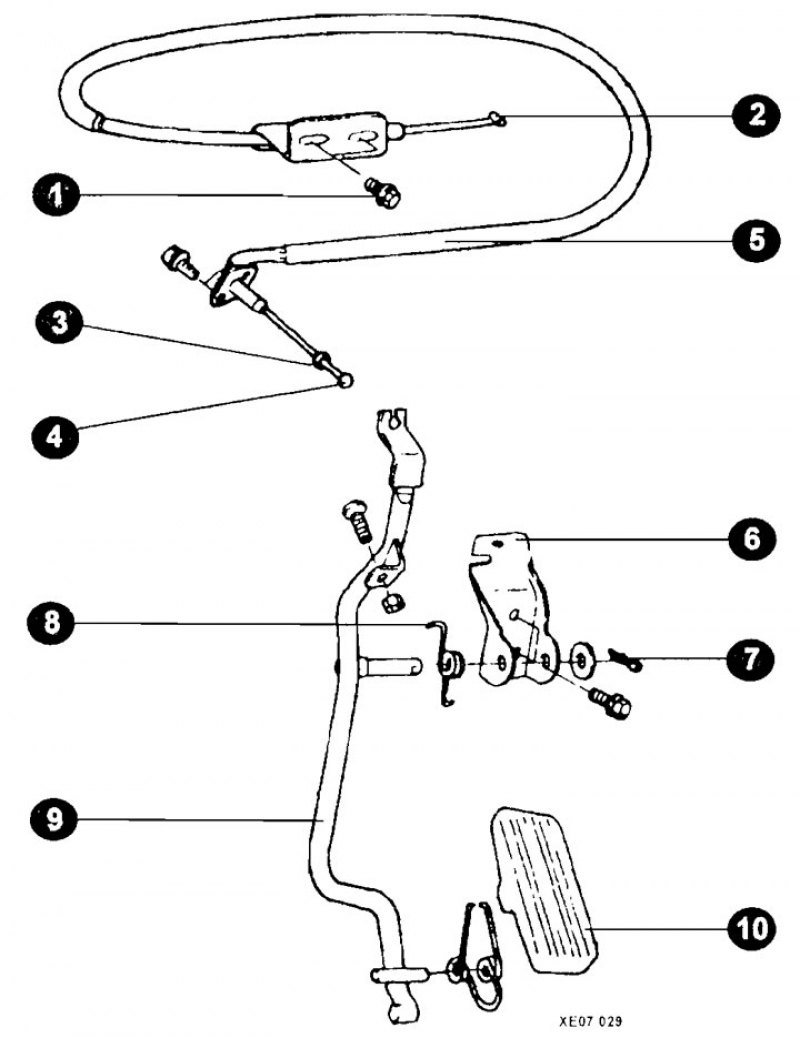

Установочные элементы троса газа (акселератора): 1 - установочный винт; 2 - наконечник троса (подсоединения к корпусу дроссельной заслонки); 3 - втулка; 4 - наконечник троса; 5 - трос; 6 - кронштейн; 7 - штифт; 8 - оттяжная пружина; 9 - тяга педали; 10 - педаль.
После проверки люфта троса таза, требуемое значение которого 1-2 мм (3-5 мм — при автоматической коробке передач), произведите следующую регулировку:
При отклонении от требуемого значения включите зажигание, двигатель не запускайте, выждите, пока установочный мотор числа оборотов холостого хода не встанет в исходное положение.
Слегка открутите установочные винты у коллектора и передвиньте пластину так, чтобы люфт троса газа соответствовал требуемому значению.
Затяните установочные винты.
Упор рычага дроссельной заслонки должен касаться выключателя оборотов холостого хода.
Нажав на педаль газа, проверьте полное открытие дроссельной заслонки.
Установите воздушный фильтр.
