Модели без TCL

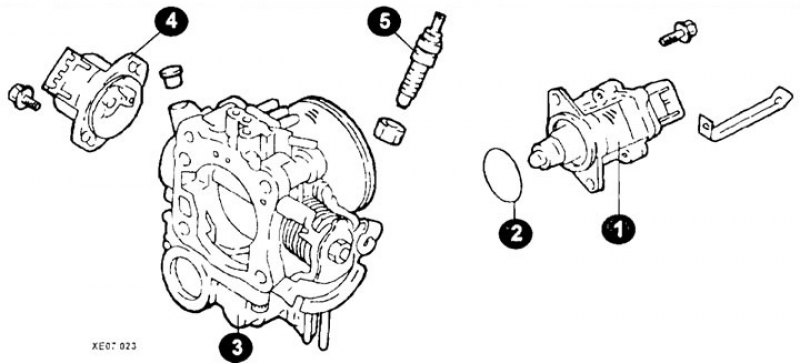

Элементы корпуса дроссельной заслонки: 1 - корпус регулятора оборотов холостого хода; 2 - прокладка; 3 - корпус дроссельной заслонки; 4 - датчик положения дроссельной заслонки; 5 - регулятор оборотов холостого хода.
Разборка
Отвернув болты, снимите датчик положения дроссельной заслонки (4) (см. рис.).
Отвинтите винты и снимите корпус регулятора оборотов холостого хода (1).
Снимите прокладку (2) заслонки.
Вывинтите из корпуса дроссельной заслонки винт (5) заводской регулировки оборотов холостого хода.
Внимание: Положение винта отрегулировано на заводе-изготовителе.
Очистите все детали корпуса дроссельной заслонки.
Проверьте отсутствие отложений в вакуумном канале или штуцере. Продуйте их сжатым воздухом.
Сборка
Сборка осуществляется в обратной последовательности с учетом следующего:

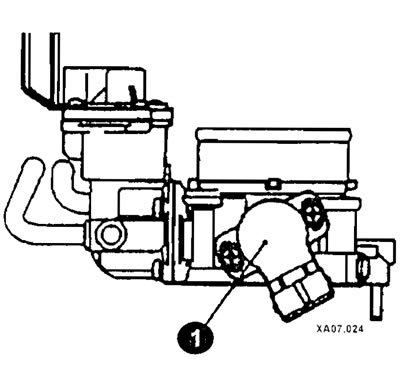

Установите датчик положения дроссельной заслонки (1).
Подсоедините мультиметр между выводом 1 и выводом 2 разъема датчика положения дроссельной заслонки и проверьте, чтобы при медленном открытии дроссельной заслонки сопротивление постепенно увеличивалось.

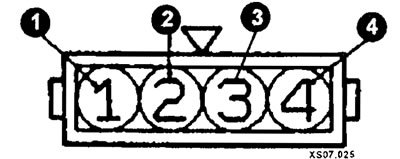

Разъем датчика положения дроссельной заслонки: 1 - датчик положения дроссельной заслонки - питание; 2 - датчик положении дроссельной заслонки - выходной сигнал; 3 - датчик-выключатель закрытого положения дроссельной заслонки; 4 - масса.
Проверьте цепь между выводом 3 и выводом 4 при полностью закрытой и открытой дроссельной заслонке.
Если при полностью закрытой дроссельной заслонке цепь разомкнута, то поверните корпус датчика положения дроссельной заслонки против часовой стрелки и повторите проверку.
При неисправности замените датчик положения дроссельной заслонки.

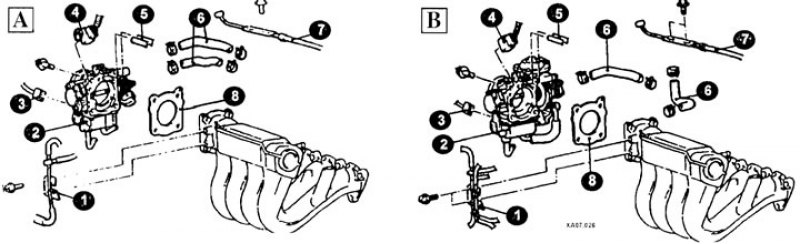

Установочные элементы корпуса дроссельной заслонки: 1 - вакуумная трубка; 2 - корпус дроссельной заслонки; 3 - разъем регулятора холостого хода; 4 - разъем датчика положения дроссельной заслонки; 5 - вакуумная трубка; 6 - патрубок соединения; 7 - соединение троса педали газа (акселератора); 8 - прокладка; А - модели без TCL; В - модели с TCL.
Модели с TCL
Разборка
Ослабьте хомут и снимите шланг системы охлаждения.
Отвернув болты, снимите датчик положения дроссельной заслонки.
Отвернув болты, снимите датчик положения педали газа (акселератора).
Отвернув болты, снимите узел рычага в сборе.
Снимите корпус регулятора оборотов холостого хода в сборе и прокладку.
Выверните винт заводской регулировки оборотов холостого хода.

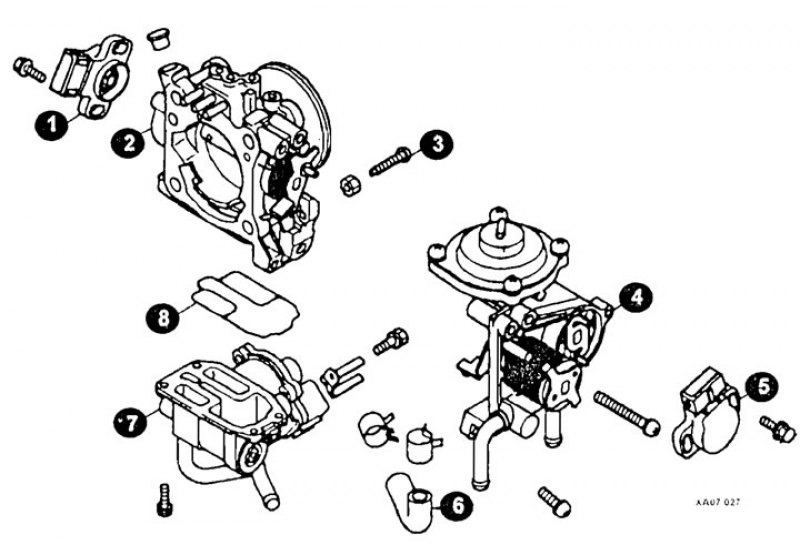

Элементы корпуса дроссельной заслонки: 1 - датчик положения дроссельной заслонки; 2 - корпус дроссельной заслонки; 3 - винт регулировки оборотов холостого хода; 4 - рычат в сборе; 5 - датчик положения педали газа (акселератора); 6 - шланг системы охлаждения; 7 - регулятор оборотов холостого хода; 8 - прокладка.
Сборка
Сборка осуществляется в обратной последовательности с учетом следующего:

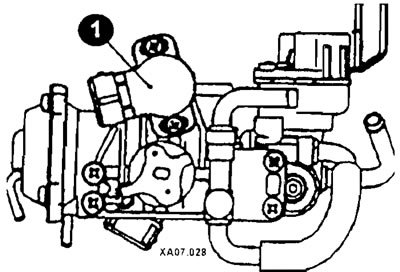

Установите датчик положения педали газа (акселератора) (1), как показано на рисунке и заверните винты его крепления.
Подсоедините мультиметр между выводом 3 и 4 разъема датчика положения педали газа (акселератора) и проверьте, чтобы при медленном открытии дроссельной заслонки (до полного ее открытия), сопротивление постепенно увеличивалось.
Проверьте цепь между выводом 2 и выводом 1. При полностью закрытой дроссельной заслонке цепь должна быть замкнута, а при открытой дроссельной заслонке — разомкнута.
Если при полностью закрытой дроссельной заслонке цепь разомкнута, то поверните корпус датчика положения педали газа (акселератора) по часовой стрелке и проверьте снова.
Если есть неисправность в работе датчика, то замените датчик положения педали газа (акселератора).
Установите датчик положения дроссельной заслонки (см. описание моделей без TCL).

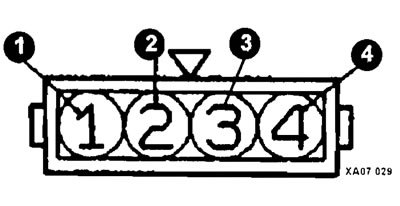

Разъем датчика положения педали газа (акселератора): 1 - масса; 2 - датчик положении дроссельной заслонки; 3 - питание датчика положения педали газа; 4 - выходной сигнал датчика положения педали газа.
