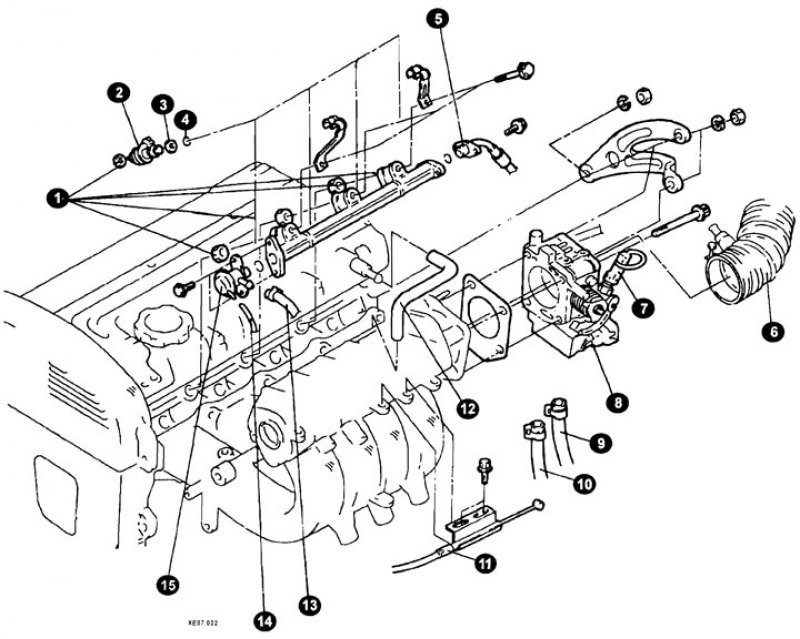

Элементы топливной системы: 1 - нижняя шайба; 2 - форсунка; 3 - втулка; 4 - прокладка; 5 - шланг высокого давления; 6 - шланг впуска воздуха; 7 - датчик положения дроссельной заслонки; 8 - корпус дроссельной заслонки; 9, 10 - шланги системы охлаждения; 11 - трос педали газа акселератора; 12 - шланг системы рециркуляции отработанных газон; 13 - шланг возврата топлива; 14 - вакуумный шланг; 15 - регулятор давления топлива.
Отсоедините разъем от форсунки.

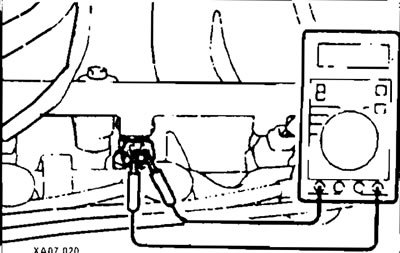

Измерьте сопротивление между выводами.
Номинальное значение 13-16 Ом (при 20°С).
Подсоедините разъем форсунки.
Герметичность и форма факела распыления форсунки — проверка
Сбросьте давление топлива.
Снимите форсунку.
Подсоедините специальный инструмент к форсунке.

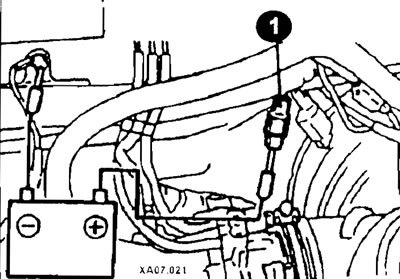

Для включения топливного насоса подсоедините провод от «+» клеммы аккумулятора к выводу сервисного разъема (1) топливного насоса.

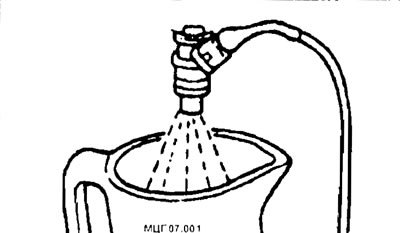

Включите форсунку и проверьте качество распыления топлива из форсунки.
Состояние форсунки удовлетворительное, если форсунка дает нормальное распыление.

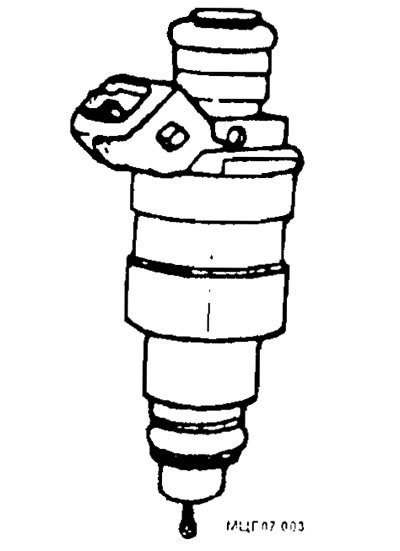

Отсоедините провода от разъемов форсунки и проверьте герметичность форсунки.
Норма: 1 капля или меньше в течении минуты.
