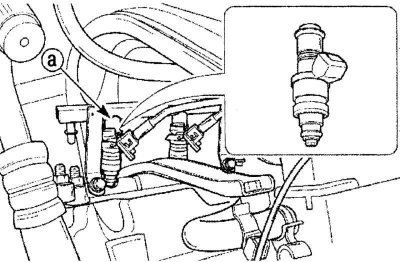

Рис. 3.167. Расположение форсунки (а) на двигателе
Многоточечная топливная форсунка а (рис. 3.167) — это электромагнитный клапан, управляемый электронным блоком управления, который отмеряет количество топлива, находящегося под давлением, для подачи в один цилиндр. Топливная форсунка состоит из корпуса и игольчатого клапана, прикрепленного к якорю соленоида. ЭБУ питает обмотку соленоида в топливной форсунке для нормального открытия игольчатого клапана. Это позволяет топливу впрыскиваться внутрь коллектора через отверстие впрыска.
