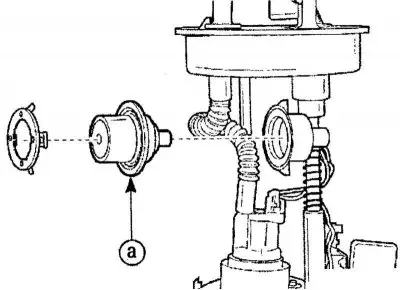

Рис. 3.166. Расположение регулятора давления топлива (а)
Регулятор давления топлива а (рис. 3.166) расположен на трубке возврата топливного насоса и регулирует давление в топливной системе. Функция регулятора давления топлива — поддержание постоянного давления топлива на уровне 372,6 кПа. Регулятор давления топлива является перепускным клапаном диафрагменного типа, с одной стороны диафрагмы которого действует давление топливного насоса и с другой стороны давление регулирующей пружины. Если давление в системе превысит установленную величину, диафрагма открывает сливной клапан и избыток топлива возвращается в топливный бак.
