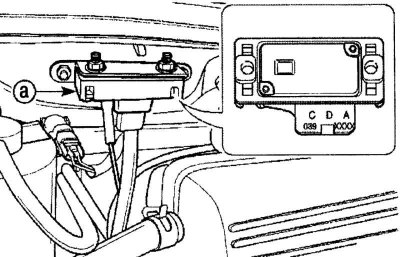

Рис. 3.161. Расположение датчика абсолютного давления во впускном коллекторе (а)
Датчик абсолютного давления во впускном коллекторе а (рис. 3.161) измеряет изменение давления во впускном коллекторе, которое зависит от нагрузки на двигатель и изменений частоты вращения коленчатого вала и преобразовывает их в выходные сигналы напряжения. При закрытой дроссельной заслонке на частоте вращения холостого хода датчик абсолютного давления во впускном коллекторе вырабатывает относительно низкие сигналы напряжения (1,0—1,5 В). Когда дроссельная заслонка полностью открыта, давление во впускном коллекторе равняется атмосферному давлению и выходное напряжение датчика составляет 4,5—5,0 В. Абсолютное давление воздуха во впускном коллекторе является противоположностью разрежению. Когда давление в коллекторе высокое, разрежение низкое. Датчик абсолютного давления во впускном коллекторе также используется для измерения атмосферного давления. Это выполняется в рамках работы датчика абсолютного давления во впускном коллекторе. Когда зажигание включено и двигатель не работает, ЭБУ будет считывать давление в коллекторе как атмосферное давление и соответственно регулировать соотношение воздух/топливо. Эта компенсация для высоты нахождения автомобиля над уровнем моря позволяет системе поддерживать эффективность управления до тех пор, пока эмиссия отработавших газов сохраняется низкой. Барометрическая функция периодически модифицирует в течение устойчивого вождения или при условии полного открытия дроссельной заслонки. В случае неисправности в барометрической части датчика абсолютного давления во впускном коллекторе ЭБУ установит стандартное значение.
Неисправность в цепи датчика абсолютного давления во впускном коллекторе устанавливает диагностический код неисправности 0105.
