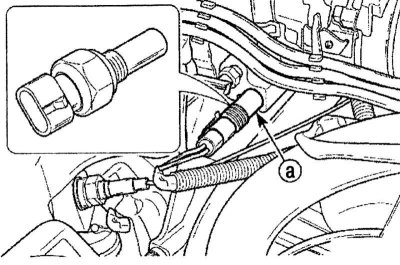

Рис. 3.159. Расположение датчика температуры охлаждающей жидкости (а)
Датчик температуры охлаждающей жидкости двигателя является терморезистором (резистор изменяет величину сопротивления в зависимости от температуры); установлен в корпусе термостата/распределителя зажигания (рис. 3.159).
ЭБУ питает датчик температуры охлаждающей жидкости двигателя напряжением 5 В через резистор в ЭБУ и измеряет изменение напряжения. Напряжение будет высоким при холодном двигателе и низким при горячем двигателе. Измеряя изменения напряжения, ЭБУ может определять температуру охлаждающей жидкости. Температура охлаждающей жидкости влияет на большое количество систем, контролируемых электронным блоком управления.
