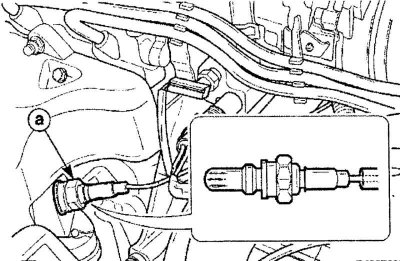

Рис. 3.158. Расположение датчика кислорода (а) в системе выпуска отработавших газов
Датчик кислорода установлен в системе выпуска отработавших газов, где он определяет содержание кислорода в потоке отработавших газов (рис. 3.158). Содержащийся в отработавших газах кислород вступает в реакцию с датчиком. В результате генерируется выходное напряжение, колеблющееся в диапазоне приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (низкое содержание кислорода — богатая смесь). Это напряжение можно измерить цифровым вольтметром, имеющим входное сопротивление как минимум в 10 мОм. Использование стандартных вольтметров может дать неточные показания. ЭБУ следит за выходным напряжением датчика кислорода и определяет, какое изменение необходимо в топливной смеси.
При обрыве цепи, датчик кислорода устанавливает диагностический код неисправности 0130. Постоянно низкое напряжение в цепи датчика указывает на бедную смесь; постоянно высокое напряжение в цепи датчика указывает на богатую смесь.
