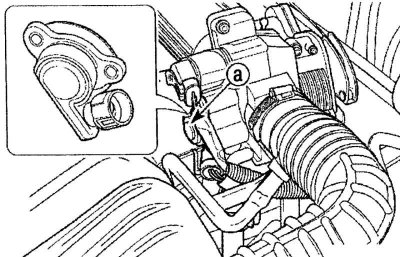

Рис. 3.160. Расположение датчика положения дроссельной заслонки (а)
Датчик положения дроссельной заслонки — это потенциометр (делитель напряжения), подсоединенный к оси дроссельной заслонки в дроссельном узле (рис. 3.160). Электрическая цепь датчика состоит из линии подачи 5 В и линии заземления, которые обеспечиваются электронным блоком управления. ЭБУ вычисляет положение дроссельной заслонки, следя за напряжением на сигнальной линии. Выходные сигналы датчика положения дроссельной заслонки меняются в зависимости от нажатия на педаль акселератора, тем самым изменяя угол открытия дроссельной заслонки. При закрытом положении дроссельной заслонки выходные сигналы напряжения датчика положения дроссельной заслонки низкие, около 0,4—0,8 В. По мере открывания дроссельной заслонки выходные сигналы напряжения растут. При полном открытии дроссельной заслонки сигналы напряжения составят около 4,5—5,0 В. ЭБУ может определять количество подачи топлива, основываясь на угле открытия дроссельной заслонки (по требованию водителя). Сломанный или плохо прикрепленный датчик положения дроссельной заслонки может стать причиной прерывистой подачи топлива через топливные форсунки и нестабильного холостого хода, потому что ЭБУ считает, что дроссельная заслонка поворачивается. Неисправность в любой цепи датчика положения дроссельной заслонки должен устанавливать диагностический код неисправности 0120. Как только диагностический код неисправности будет установлен, ЭБУ берет на себя функцию датчика положения дроссельной заслонки и позволяет автомобилю двигаться до ближайшей станции технического обслуживания.
