Общие сведения
На автомобилях Suzuki Swift используются форсунки электромагнитного типа, которые впрыскивают топливо в корпус дроссельной заслонки по сигналу от блока управления двигателем (см. рис. 2.80).

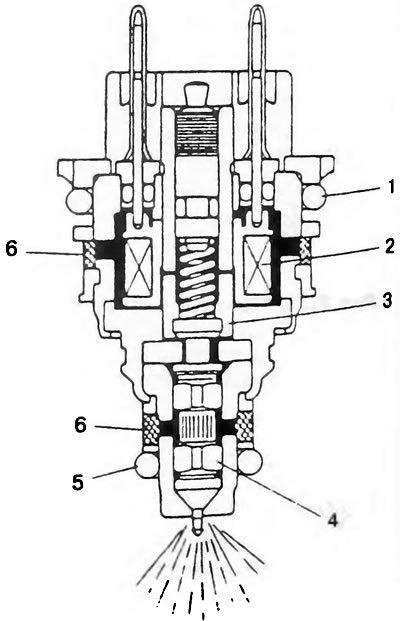

Рис. 2.80. Топливная форсунка. 1. Уплотнительное кольцо (большое). 2. Катушка, 3. Плунжер, 4. Игольчатый клапан, 5. Уплотнительное кольцо (маленькое), 6. Фильтр.
Проверка на автомобиле
1. Отсоедините отрицательный провод от батареи и отсоедините разъем проводки с форсунки.
2. Подсоедините омметр к каждой клемме форсунки и проверьте сопротивление (см. рис. 2.81). Оно должно составлять 0.5-1.5 Ом при 20°С. Если сопротивление не отвечает требуемому. замените форсунку.

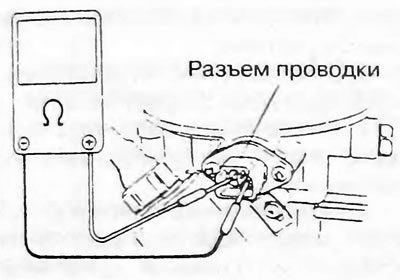

Рис. 2.81. Проверка сопротивления форсунки
3. Подсоедините разъем проводки форсунки.
4. Снимите воздушный фильтр без отсоединения разъема проводки датчика температуры входящего воздуха.
5. Убедитесь, что топливо впрыскивается по конусу от топливной форсунки при запуске или работе двигателя (см. рис. 2.82). Если топливо не впрыскивается, проверьте проводку форсунки. Если топливо не впрыскивается по конусу, замените форсунку.

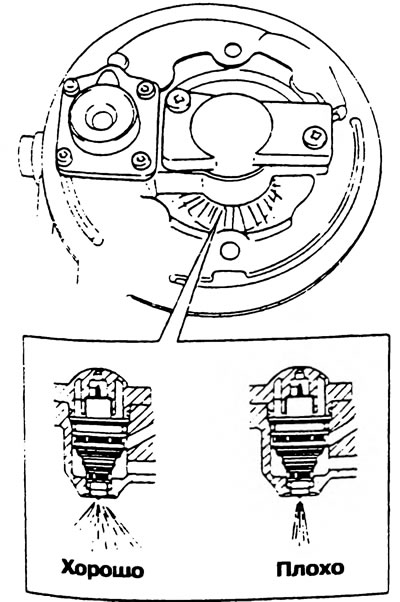

Рис. 2.82. Проверка впрыска топлива форсункой
6. Проверьте форсунку на утечку топлива после впрыска (после запуска или остановки двигателя). Утечка должна составлять меньше чем 1 капля/мин. Замените форсунку, если имеется утечка топлива.
7. Установите воздушный фильтр.
Снятие
8. Проведите декомпрессию топливной системы.
9. Отсоедините отрицательный провод от батареи.
10. Снимите воздушный фильтр.
11. Снимите опору воздушного фильтра с корпуса дроссельной заслонки.
12. Снимите крышку форсунки и затем извлеките форсунку из корпуса дроссельной заслонки (см. рис. 2.83).

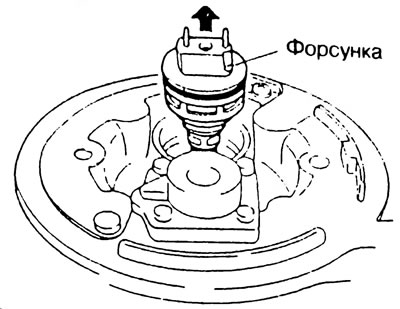

Рис. 2.83. Снятие форсунки
Проверка
13. Проверьте фильтр форсунки на отсутствие признаков грязи. Если они присутствуют, очистите форсунку и проверьте отсутствие грязи в топливных трубках и баке.
Установка
14. Перед установкой форсунки установите новые уплотнительные кольца и смажьте их маслом. Установите нижнее уплотнительное кольцо в гнездо форсунки и верхнее уплотнительное кольцо на форсунку (см. рис. 2.84).

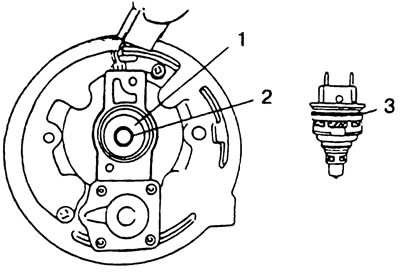

Рис. 2.84. Установка уплотнительных колец форсунки. 1. Гнездо форсунки, 2. Нижнее уплотнительное кольцо, 3. Верхнее уплотнительное кольцо.
15. Установите форсунку, втолкнув ее прямолинейно в гнездо. Никогда не вращайте форсунку во время вталкивания.
16. Убедитесь, что уплотнительное кольцо крышки форсунки не имеет повреждений и изменений формы, нанесите тонкий слой масла на уплотнительное кольцо. Установите и затяните винты до момента 3.5 Нм (см. рис. 2 85).

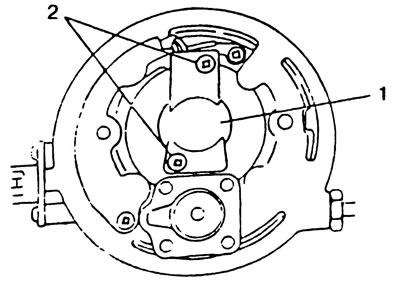

Рис. 2.85. Установка крышки форсунки. 1. Крышка форсунки, 2. Винты.
17. Подсоедините отрицательный провод к батарее.
18. Проверьте подтекание топлива при выключенном двигателе и ключе зажигания в положении "ON".
19. Установите опору воздушного фильтра (см. рис. 2.86) и сам фильтр.

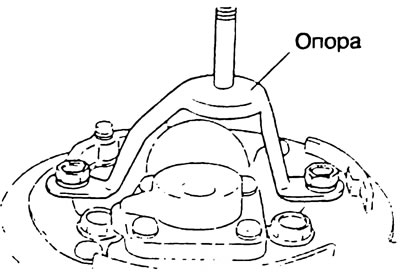

Рис. 2.86. Установка опоры воздушного фильтра
