Установка
5. Установка производится в обратной последовательности снятия, включая следующие пункты:
- а) Установите новое кольцевое уплотнение на коллектор, затем установите корпус дросселей и надежно затяните его монтажные винты.
- b) Убедитесь в правильности расположения и надежности соединения разъемов проводов.
- с) В заключении, подсоедините тросик акселератора (где предусмотрено конструкцией), как описано в подразделе 3.
Снятие
1. Снимите воздухоочиститель в сборе, как описано в подразделе 2.
2. Отсоедините тросик акселератора от тяги дроссельной заслонки (где предусмотрено конструкцией).
3. Запомнив предварительное положение проводов, сожмите стопор и отсоедините провода от корпуса дросселя (см. иллюстрацию).

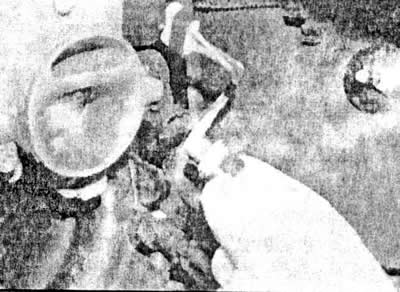

12.3. Отсоедините провода от компонентов корпуса дросселя (1.1-литровый двигатель)
4. Отпустите и выкрутите монтажные болты, затем снимите корпус дросселя с впускного коллектора (см. иллюстрации).

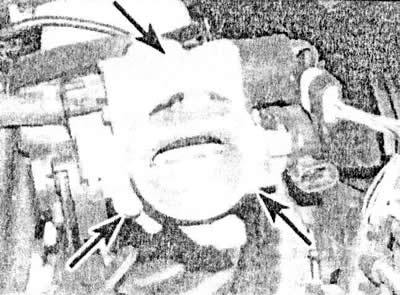

12.4а. Выкрутите три (отмечены стрелками) монтажных болта...

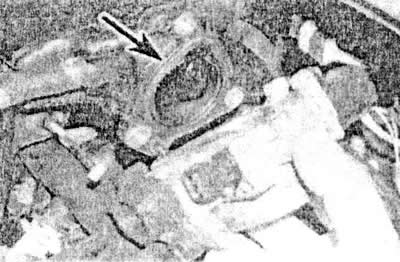

12.4b ..затем снимите корпус дросселя с коллектора и извлеките кольцевой уплотнитель коллектора (1.1-литровый двигатель)
Извлеките кольцевой уплотнитель коллектора. При установке используйте новый уплотнитель.
Установка
5. Установка производится в обратной последовательности снятия, включая следующие пункты:
- а) Установите новое кольцевое уплотнение на коллектор, затем установите корпус дросселя и надежно затяните его монтажные винты.
- b) Убедитесь в правильности расположения и надежности соединения разъемов проводов.
- с) В заключении, подсоедините тросик акселератора (где предусмотрено конструкцией), как описано в подразделе 3.
