Снятие
1. Для получения доступа к топливному насосу сложите или снимите подушку заднего сидения (см. Главу 11).
2. С помощью отвертки аккуратно нажмите на три пластмассовые защелки кожуха насоса, обозначенные маленькими стрелками, и снимите кожух с пола, получая доступ к насосу/ датчику (см. иллюстрацию).

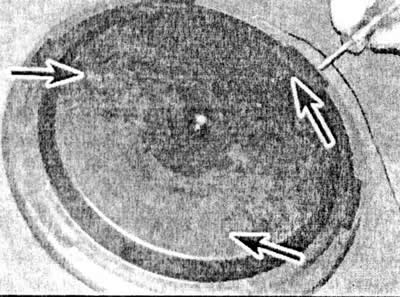

8.2. Точки нажатия (отмечены стрелками) на защелки кожуха топливного насоса
3. Отсоедините провод от топливного насоса и прикрепите скотчем его разъем к корпусу автомобиля, чтобы провод не провалился за бак (см. иллюстрацию)

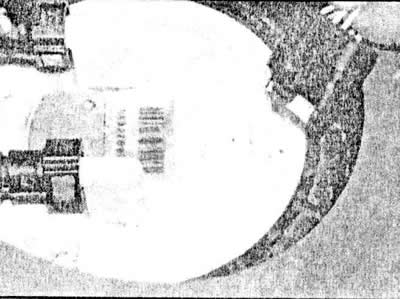

8.3. Отсоедините разъем провода топливного насоса
4. Сбросьте давление в топливной системе, как описано в подразделе 7, затем сожмите фиксатор и отсоедините шланг(и) бензопровода от верха насоса. Заглушите шланг(и) для минимизации потерь топлива и предотвращения проникновения грязи (см. иллюстрацию).

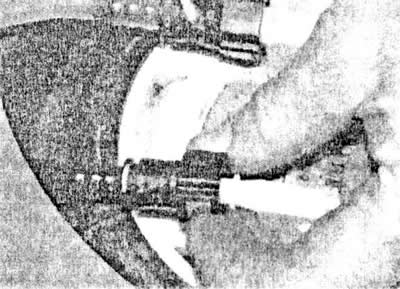

8.4. Сожмите фиксатор и отсоедините шланг бензопровода от насоса
5. Запомнив положение установочных меток на баке, кожухе насоса и фиксирующем кольце, выкрутите кольцо и снимите его с бака. Для этого лучше использовать отвертку, захватив ею кольцо за выступы. Аккуратно прижимайте отвертку к кольцу, поворачивая его против часовой стрелки до тех пор, пока кольцо возможно будет выкрутить вручную (см. иллюстрацию). Или используйте специальный фирменный инструмент на подшипнике, позволяющий выкрутить кольцо с помощью раздвижного храповика.

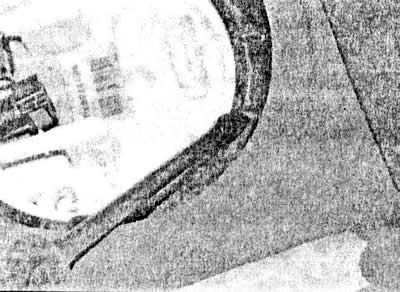

8.5. Прижмите отвертку для вращения стопорного кольца против часовой стрелки
6. Аккуратно извлеките топливный насос в сборе из бака, остерегаясь повредить тягу поплавкового датчика уровня топлива или пролить топливо внутри автомобиля (см. иллюстрацию). Извлеките резиновое уплотнительное кольцо. При установке используйте новое кольцо.

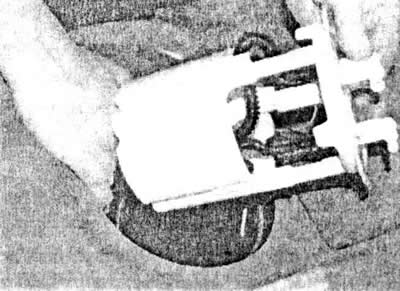

8.6. Снимите топливный насос в сборе, остерегаясь повредить тягу поплавкового датчика
7. Отметьте, что топливный насос поставляется только в сборе, т.е. его компоненты не поставляются по отдельности.
Установка
8. Установитена топливный бак новое кольцевое уплотнение (см. иллюстрацию).

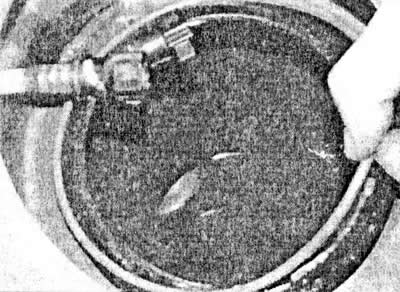

8.8. Установите на топливный бак новое кольцевое уплотнение
9. Аккуратно установите насос в бак, остерегаясь повредить тягу поплавкового датчика.
10. Совместите стрелки на кожухе насоса с предварительно известными метками на топливном баке и защелкните насос в сборе на его местоположении.
11. Установите и надежно затяните фиксирующее кольцо до совпадения его установочных меток со стрелками на кожухе топливного насоса (см. иллюстрацию).

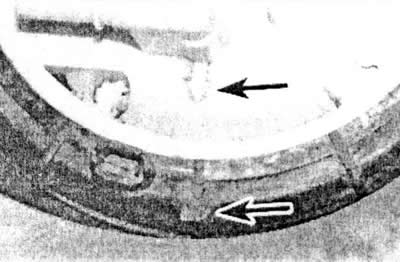

8.11. Затяните стопорное кольцо до совпадения его установочной метки с меткой крышки насоса (отмечены стрелками
12. Надежно подсоедините шланг(и) бензопровода к кожуху, затем подсоедините провод топливного насоса.
13. Повысьте давление в топливной системе (см. подраздел 7). Запустите мотор и проверьте соединительные муфты шланга топливного насоса на наличие признаков подтекания.
14. При отсутствии недоработок установите пластмассовую крышку, убедившись, что ее установочная шпонка находится спереди.
15. Установите подушку заднего сидения (см. Главу 11).
