Впускной трубопровод (двигатели E7J)
Снятие
1. Снимите корпус дросселя как описано в Разделе Снятие и установка корпуса дросселя.
2. Слейте жидкость из системы охлаждения как описано в Главе Техническое обслуживание, затем отсоедините шланги системы охлаждения от впускного трубопровода.
3. Отсоедините вакуумный шланг усилителя тормоза и разъем электропроводки от отопителя в нижней части впускного трубопровода.
4. Постепенно отверните гайки, затем снимите впускной трубопровод со шпилек в головке блока цилиндров. Снимите прокладку.

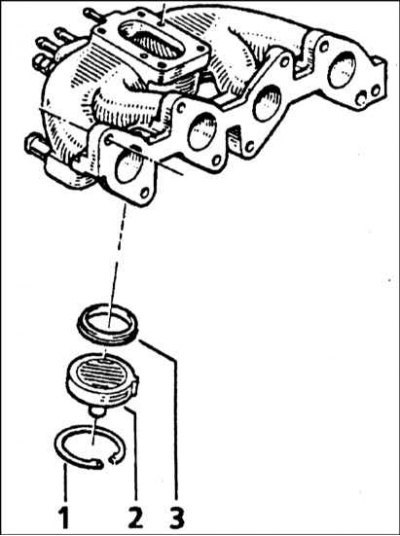

5. Если необходимо, с основания впускного трубопровода можно снять нагреватель (2), удалив стопорное кольцо (1). Заметьте местоположение уплотнения (3)(обратитесь к сопроводительной иллюстрации).
Установка
1. Производите установку в обратной последовательности. Используйте новую прокладку и затяните крепежные гайки приведенным в Спецификациях усилием. Заполните систему охлаждения как описано в Главе Техническое обслуживание.
Впускной трубопровод (двигатели K7M)
Снятие

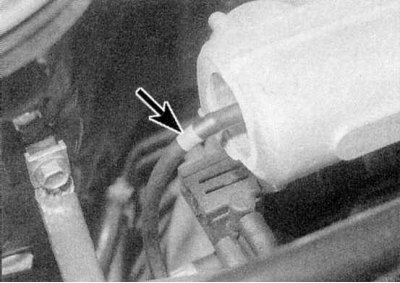

1. Снимите сборку топливной магистрали и форсунок как описано в Разделе Снятие и установка компонентов системы распределенного впрыска. Также отсоедините шланг регулятора давления топлива от правого конца впускного трубопровода (обратитесь к сопроводительной иллюстрации).
2. Снимите впускной воздуховод как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды. Для улучшения доступа, взведите ручной тормоз, затем поддомкратьте переднюю часть и установите на осевых подпорках. Где применяется, снимите нижний щиток двигателя.
3. Снимите корпус дросселя как описано в Разделе Снятие и установка корпуса дросселя. Сместите подающие и возвратные топливные шланги в сторону и закупорьте их, чтобы предотвратить потерю топлива.
4. Где применяется, отключите проводку от клапана рециркуляции отработавших газов, затем отверните болты и снимите клапан. Выпустите скобу, затем отверните стальной патрубок от клапана рециркуляции отработавших газов.
5. Отключите болты, крепящие кронштейн жгута проводов к обратной стороне впускного трубопровода.
6. Отсоедините вакуумный шланг абсолютного давления в трубопроводе и вакуумный шланг усилителя тормоза.
7. Отсоедините шланги электромагнитного клапана рециркуляции паров топлива.
8a. Отверните гайки нижнего крепления.
8b. Отверните болты верхнего крепления.

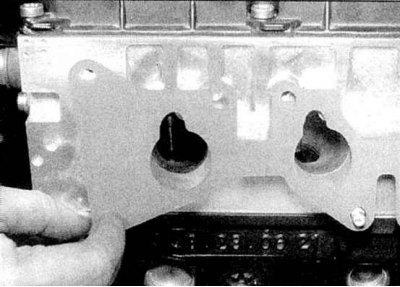

8c. Затем аккуратно снимите впускной трубопровод со шпилек и уберите прокладку (обратитесь к иллюстрациям).
Установка
1. Производите установку в обратной последовательности, используйте новую прокладку и затяните крепежные гайки и болты приведенным в Спецификациях усилием. Убедитесь, что контактные поверхности головки блока цилиндров и трубопровода чистые.
Впускной трубопровод (двигатели F3R)
Снятие
1. Снимите сборку топливной магистрали и форсунок как описано в Разделе Снятие и установка компонентов системы распределенного впрыска.
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите на осевых подпорках. Где применяется, снимите нижний щиток двигателя.
3. Отсоедините выхлопную систему от коллектора как описано в Разделе Снятие и установка выпускной системы.
4. Отверните болты крепления и снимите теплоизоляционный щит над стартером.
5. Ослабьте и снимите все нижние крепежные гайки трубопровода.
6. Сверху отсоедините вакуумный шланг усилителя тормоза, шланг датчика давления в трубопроводе, вакуумный шланг и шланг сапуна от трубопровода.
7. Ослабьте и снимите верхние крепежные гайки трубопровода, затем отделите впускной трубопровод от двигателя.
8. Снимите выпускной коллектор и уберите прокладку, запомнив ее расположение.
Установка
1. Производите установку в обратной последовательности. Используйте новую прокладку и затяните крепежные гайки и болты приведенным в Спецификациях усилием. Убедитесь, что контактные поверхности головки блока цилиндров и коллектора чистые.
Впускной трубопровод (двигатели F7R)
Снятие
1. Снимите корпус дросселя как описано в Разделе Снятие и установка корпуса дросселя.
2. Снимите сборку топливной магистрали и форсунок как описано в Разделе Снятие и установка компонентов системы распределенного впрыска.
3. Отсоедините стальную трубу под клапаном рециркуляции отработавших газов и выпустите из креплений электропроводку под трубопроводом.
4. Освободите из крепления резервуар гидросистемы усилителя рулевого управления и переместите его в сторону.
5. Отверните опорные стойки ниже трубопровода и отверните болт, крепящий трубку щупа измерения уровня масла к опорной стойке.
6. Отсоедините вакуумные шланги усилителя тормоза, электромагнитного клапана рециркуляции отработавших газов и датчика давления в трубопроводе.
7. Снимите кронштейн генератора с трубопровода.
8. Отверните девять крепежных гаек и снимите трубопровод с двигателя.
Установка
1. Производите установку в обратной последовательности. Используйте новую прокладку и затяните крепежные гайки и болты приведенным в Спецификациях усилием. Убедитесь, что контактные поверхности головки блока цилиндров и коллектора чистые.
Выпускной коллектор
Примечание. На моделях с двигателем F3R снятие выпускного коллектора является частью процедуры снятия впускного трубопровода, описанной ранее в этом Разделе.
[Источник статьи размещён на портале: autoinstruction]
Снятие
1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите на осевых подпорках. Где применяется, снимите нижний щиток двигателя.
2. На двигателе E7J, отсоедините шланг теплого воздуха от кожуха на выпускном коллекторе.

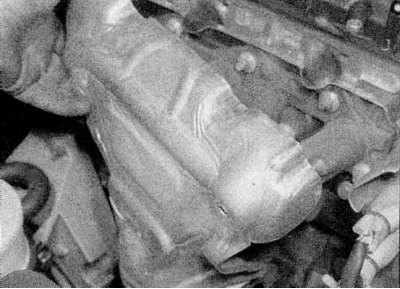

3. Отверните гайки/болты и снимите камеру подогрева воздуха и, где применяются, теплоизоляционные щиты с коллектора (обратитесь к сопроводительной иллюстрации).

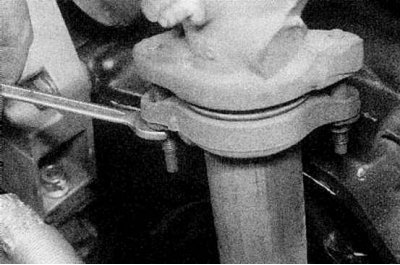

4. Где необходимо, поддержите приемную трубу (не повредите Лямбда-датчик), затем отверните гайки/болты, крепящие приемную трубу глушителя/преобразователя к выпускному коллектору. Снимите прокладку (обратитесь к сопроводительной иллюстрации).
5. Где применяется, отверните гайку и выпустите скобы, крепящие стальную трубу клапана рециркуляции отработавших газов к коллектору.
6a. Отверните крепежные гайки.
6b. Cнимите выпускной коллектор со шпилек на головке блока цилиндров (обратитесь к иллюстрациям.

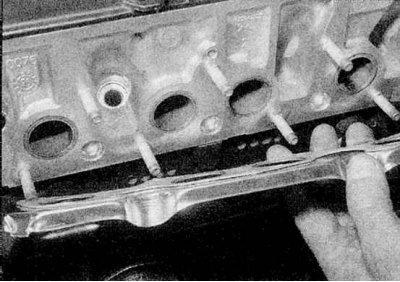

7. Снимите прокладку (обратитесь к сопроводительной иллюстрации).
