Снятие
1. Разгерметизируйте топливную систему, обратитесь к Разделу Разгерметизация системы впрыска топлива.
2. Отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя для моделей Scenic), и далее действуйте как описано в соответствующей подразделу.
Внимание! Если автомагнитола в вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.
Двигатели E7J
1. Снимите сборку воздушного фильтра как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды.

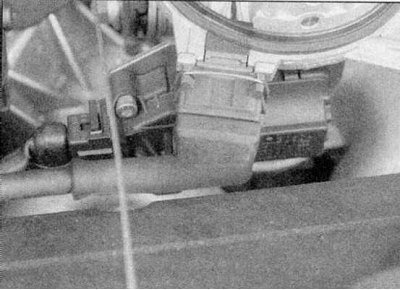

2a. Сожмите крепежные болты и отключите разъемы электропроводки от датчика температуры воздуха.

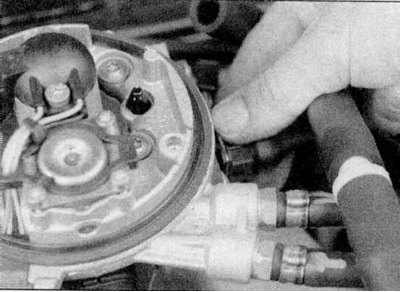

2b. Сожмите крепежные болты и отключите разъемы электропроводки от потенциометра дроссельной заслонки и шагового мотора управления оборотами холостого хода (обратитесь к иллюстрациям).
3. Ослабьте скобы и отсоедините топливоподающие и возвратные шланги, чтобы предотвратить утечку и попадание пыли и грязи.
4. Отсоедините тросик педали газа от сектора дроссельной заслонки.
5. Отверните и снимите болты, крепящие сборку корпуса дросселя к впускному трубопроводу, затем снимите саму сборку и прокладку. Выбросите прокладку - она подлежит замене.
Двигатели K7M и F3R
1. Отверните усиливающий стержень между куполами стоек передней подвески.
2. Снимите воздуховод между корпусом дросселя и воздушным фильтром, обратитесь к Разделу Снятие и установка - сборка воздушного фильтра и впускные воздуховоды.
3. Отсоедините тросик педали газа от сектора дроссельной заслонки. На моделях с автоматической трансмиссией также отсоедините проводку датчика принудительного обратного переключения передачи. Отсоедините тросик педали газа от кронштейна, но проследите, чтобы скоба регулировки осталась в канавке.

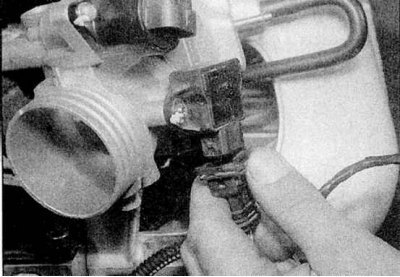

4a. Отключите проводку от потенциометра дроссельной заслонки.

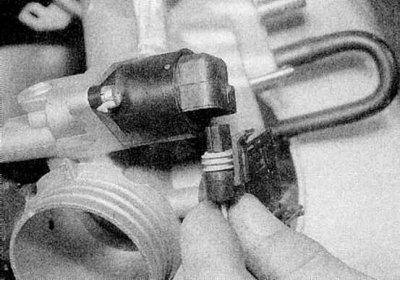

4b. Отключите проводку от шагового мотора управления оборотами холостого хода (обратитесь к иллюстрациям). Где применяется, отсоедините вакуумный шланг клапана рециркуляции отработавших газов.
5. На моделях с двигателем F3R, выпустите из креплений и снимите пластиковую крышку жгута проводов с верхней части впускного трубопровода. Отключите разъемы электропроводки от инжекторов и отведите жгут проводов от корпуса дросселя.
6. Отверните крепежные болты и снимите корпус дросселя с впускного трубопровода. Выбросите прокладку - она подлежит замене.
Все двигатели
1. Снимите сборку воздушного фильтра как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды.
2. Сожмите крепежные скобы и отключите разъемы электропроводки от датчика температуры воздуха, потенциометра дроссельной заслонки и шагового мотора управления холостым ходом.
3. Отсоедините тросик педали газа от сектора дроссельной заслонки.
4. Отсоедините шланг вентиляции картера от корпуса дросселя.
5. Используйте подходящие зажимы, передавите два шланга системы охлаждения в корпусе дросселя, затем отсоедините их. В качестве альтернативы слейте жидкость из системы охлаждения как описано в Главе Техническое обслуживание.
6. Отверните болты, крепящие сборку корпуса дросселя к впускному трубопроводу, затем снимите сборку вместе с прокладкой. Выбросите прокладку - она подлежит замене.
Установка
Двигатели E7J
1. Очистите совмещающиеся поверхности корпуса дросселя и впускного трубопровода.
2. Производите установку в обратной последовательности, используйте новую прокладку и проверьте регулировку тросика педали газа, обратитесь к Разделу Снятие, установка и регулировка тросика педали газа. На моделях с двигателем F7R, при необходимости заполните систему охлаждения как описано в Главе Техническое обслуживание.
