Топливный инжектор
Примечание. Если подозревается неисправность инжектора, прежде чем его выбрасывать, стоит попробовать одно из специальных средств очистки.
Снятие
1. Снимите датчик температуры входного воздуха как описано позже в этом Разделе.

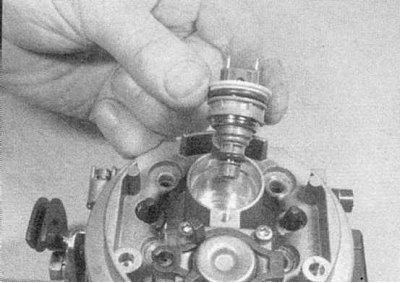

2. Заметьте расположение, затем поднимите инжектор и уберите уплотнительные кольца (обратитесь к сопроводительной иллюстрации).
Установка
1. Производите установку в обратном порядке. Следите за тем, чтобы уплотнительные кольца инжектора и крышки были в хорошем состоянии. При установке крышки инжектора убедитесь, что выводы на инжекторе правильно соединены с клеммами в крышке, клеммы отмечены "+" и "-".
Регулятор давления топлива
1. Регулятор давления топлива является частью верхней половины корпуса дросселя. В случае его неисправности заменить необходимо весь корпус дросселя.
Датчик температуры входного воздуха
Снятие
1. Снимите сборку воздушного фильтра как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды.
2. Отсоедините многоконтактный разъем датчика.

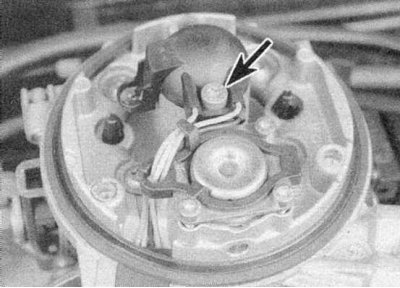

3. Отверните винт крепления и освободите крышку датчика (обратитесь к сопроводительной иллюстрации).
4. Освободите соединительные выступы и достаньте датчик вместе с крышкой, проводкой и разъемом.
Установка
1. Производите установку в обратном порядке.
Шаговый мотор управления холостым ходом
Снятие
1. Снимите сборку воздушного фильтра как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды.
2. Отверните винты крепления корпуса дросселя. Аккуратно поднимите корпус дросселя, чтобы улучшить доступ к мотору.
3. Отсоедините многоконтактный разъем.
4. Отверните три крепежных винта и достаньте мотор.
Установка
1. Производите установку в обратном порядке. Затем выполните начальную регулировку следующим образом.
2. Поместите между сектором дроссельной заслонки и плунжером мотора прокладку или щуп толщиной приблизительно 5 мм. Включите зажигание на несколько секунд, затем выключите его. Снимите прокладку или щупы, затем снова включите и выключите зажигание.
3. Запустите двигатель и проверьте, чтобы обороты холостого хода и качество смеси были в норме.
Потенциометр дроссельной заслонки
1. Потенциометр дроссельной заслонки является частью нижней половины корпуса дросселя. В случае его неисправности необходимо заменить весь корпус дросселя. Приводящий мотор управления холостым ходом можно переставить со старого корпуса дросселя.
2. После замены, начальную установку потенциометра необходимо проверить с помощью диагностического тестера Renault XR 25
Датчик температуры охлаждающей жидкости
1. Датчик температуры охлаждающей жидкости расположен на передней части кожуха термостата. Информацию относительно снятия и установки см. в Главе Система охлаждения, отопления.
Электронный модуль управления (ecu)
Снятие
1. Электронный модуль управления находится в переднем правом углу двигательного отсека.
2. Прежде чем снимать модуль, отсоедините кабель массы от батареи.
Внимание! Если автомагнитола в вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.
3. Отверните кронштейн от верхней части электронного модуля управления и выпустите ремень. В качестве альтернативы, кронштейн можно оставить на модуле, пока не удалите сборку.
4. Отверните крепежные винты и снимите электронный модуль управления и кронштейн (обратитесь к сопроводительной иллюстрации).
5. Отключите разъем электропроводки от модуля управления.
Установка
1. Производите установку в обратном порядке.
Датчик давления в трубопроводе
Снятие
1. Датчик установлен на левой стороне переборки двигательного отсека.
2. Отключите проводку от датчика.
3. Отверните крепежные гайки и снимите датчик.
Установка
1. Производите установку в обратной последовательности.
Реле системы впрыска топлива и реле топливоподкачивающего насоса
Снятие
1. Эти реле установлены на блоке предохранителей/реле в двигательном отсеке (реле "J" и "L").
2. Снимите крышку с блока.
3. Снимите нужное реле.
Установка
1. Установка проводится в обратном порядке.
Датчик скорости/положения коленвала
Снятие
1. Датчик установлен на верху картера трансмиссии.
2. Перед снятием датчика, отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя для моделей Scenic), затем снимите кожух воздушного фильтра как описано в Разделе Снятие и установка - сборка воздушного фильтра и впускные воздуховоды.
3. Проследите проводку от датчика к разъему и отсоедините ее от главного жгута.
4. Отверните болты крепления и снимите датчик.
Установка
1. Производите установку в обратном порядке. Надежно затяните болты крепления датчика - обратите внимание, что необходимо использовать только специальные болты; эти болты точно устанавливают датчик, обеспечивая правильный воздушный зазор между наконечником и маховиком/приводным диском.
Инерционный выключатель прекращения подачи топлива
Снятие
1. Инерционный выключатель находится на левой стороне двигательного отсека.
2. Отверните и снимите винты крепления выключателя, затем отсоедините электропроводку и снимите выключатель.
Установка
1. Установка проводится в обратном порядке. В заключение, сбросьте выключатель, нажимая кнопку.
Датчик давления в рулевом гидроусилителе
Снятие
1. Датчик давления завинчен в подводящую трубу рулевого гидроусилителя, идущую от насоса к рулевому механизму.
2. Чтобы снять выключатель, отключите разъем электропроводки.
3. Оботрите область вокруг выключателя, затем отверните выключатель и снимите его с трубы. Закупорьте отверстие в трубе, чтобы предотвратить утечку жидкости и проникновение грязи в гидросистему.
Установка
1. Установка проводится в обратном порядке. В заключение проверьте уровень жидкости в системе рулевого гидроусилителя как описано в Разделе График текущего обслуживания.
Датчик детонации
1. Обратитесь к Главе Электрооборудование двигателя.
