Монтажная схема системы центрального впрыска (TBI) — двигатель 3,1 л [
Chevrolet Lumina 1
]
Главная
Шевроле
Люмина
1990-1994, бензин
Электрооборудование
Электрические схемы
0

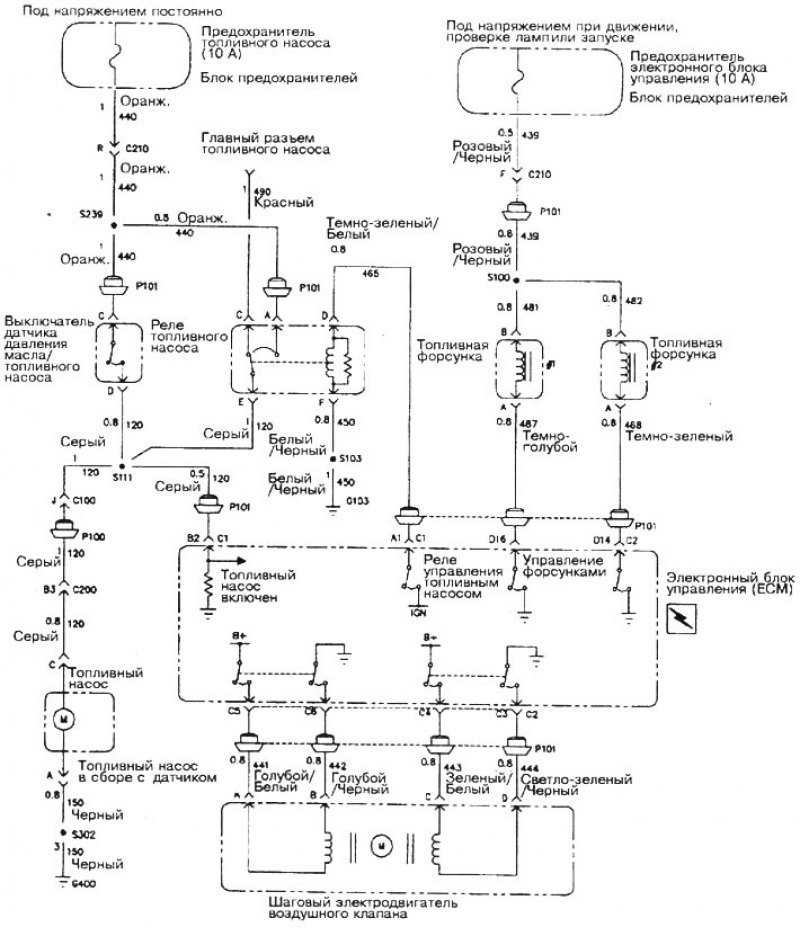

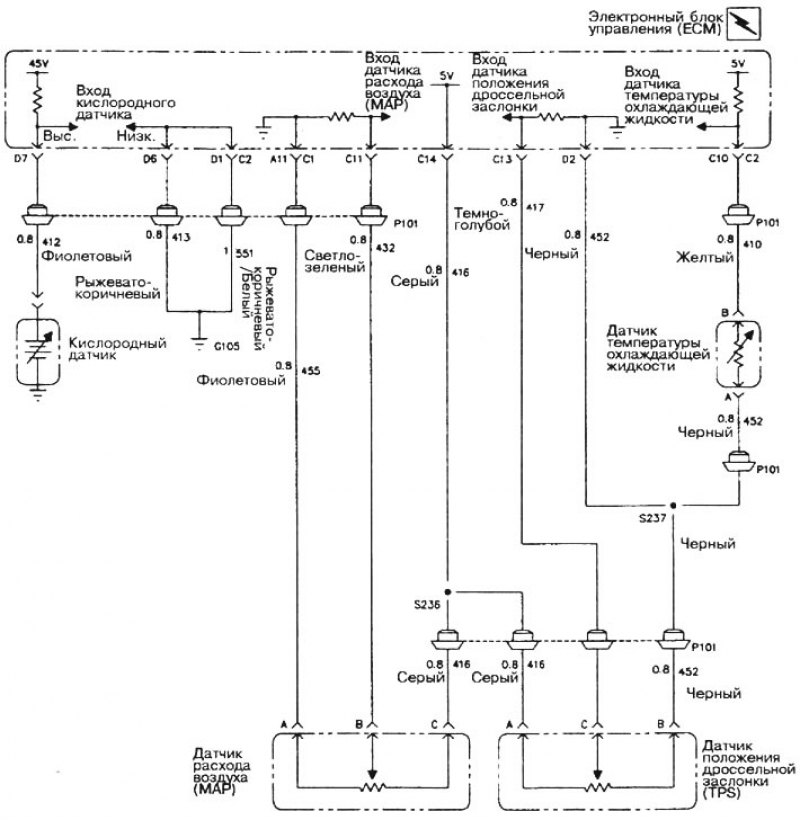

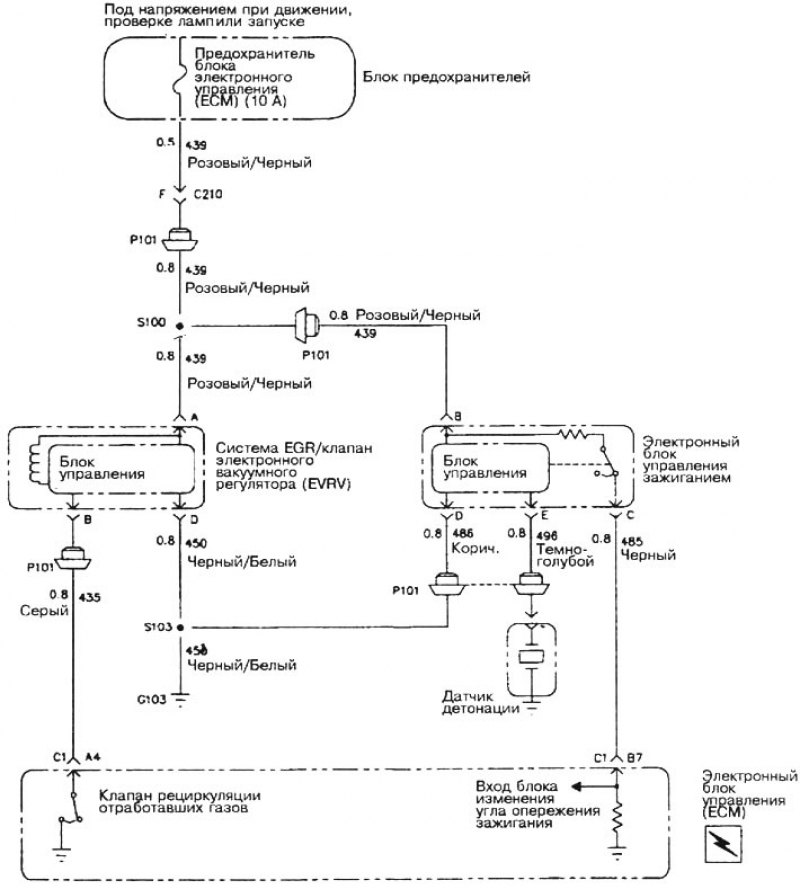

Монтажная схема системы центрального впрыска (TBI) - двигатель 3,1 л
