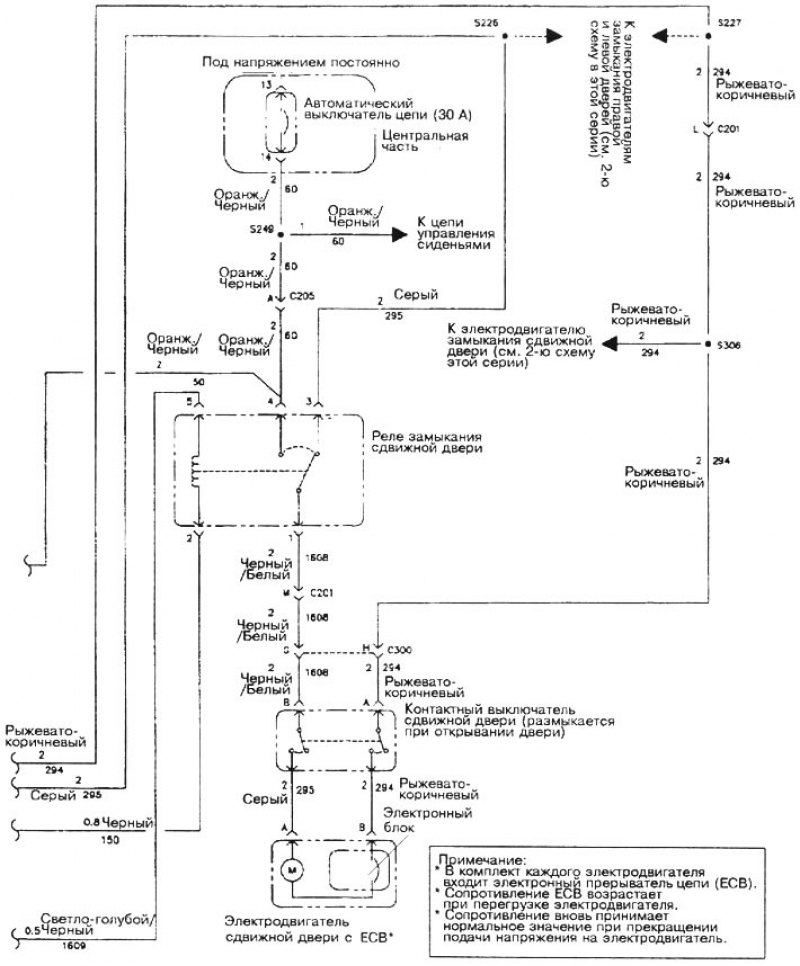

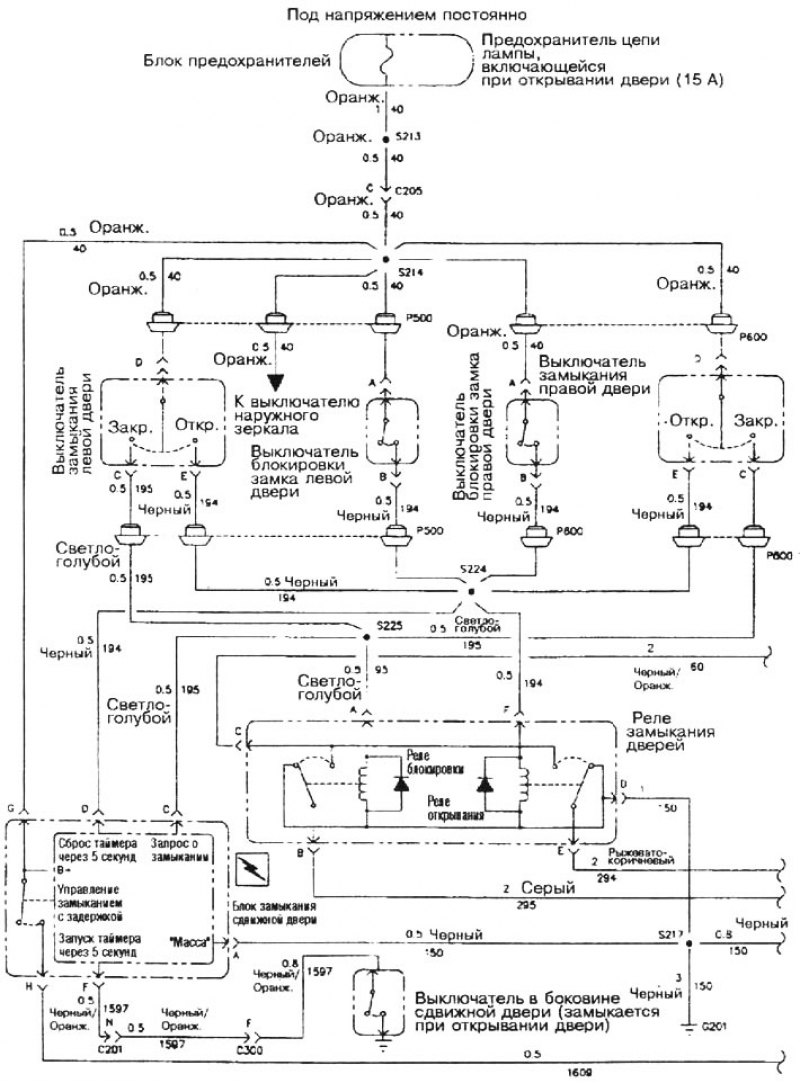

Монтажная схема центрального замка (сдвижная дверь)
Монтажная схема центрального замка (сдвижная дверь) (Chevrolet Lumina 1)
Статья проверена экспертом: Константин Лебедев
