Внимание! Прежде чем начинать работу, см. предупреждение в Разделе Топливная и выхлопная система - бензиновые модели.
Снятие
1. Отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя для моделей Scenic).
Внимание! Если автомагнитола в вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.
2. Снимите заднее сиденье или подушку заднего сиденья как описано в Главе Кузов, чтобы получить доступ к крышке топливоподкачивающего насоса.

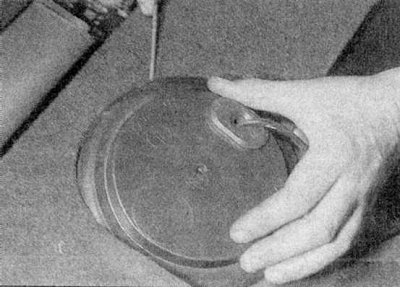

3. С помощью отвертки снимите с пола пластмассовую крышку, чтобы получить доступ к насосу (обратитесь к сопроводительной иллюстрации).

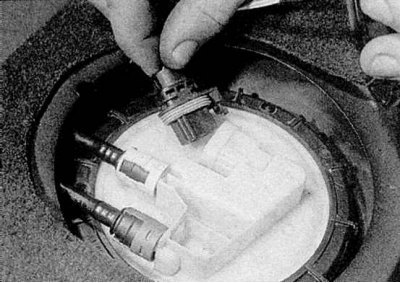

4. Отключите разъем электропроводки от топливоподкачивающего насоса и прикрепите разъем к кузову автомобиля, чтобы предотвратить его падение за бак (обратитесь к сопроводительной иллюстрации).
Материал опубликован ранее на: Autoinstruction.ru

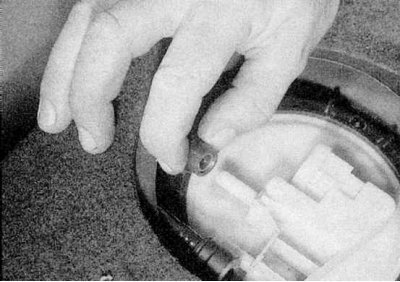

5a. Отметьте расположение топливных шлангов; зеленый шланг на левой стороне - подача топлива в двигательный отсек, а красный шланг рядом с разъемом электропроводки - возврат топлива (стрелки на верху насоса указывают направление потока). Отсоедините оба шланга от верхней части насоса, затем закупорьте концы шлангов, чтобы минимизировать потерю топлива (обратитесь к иллюстрациям).

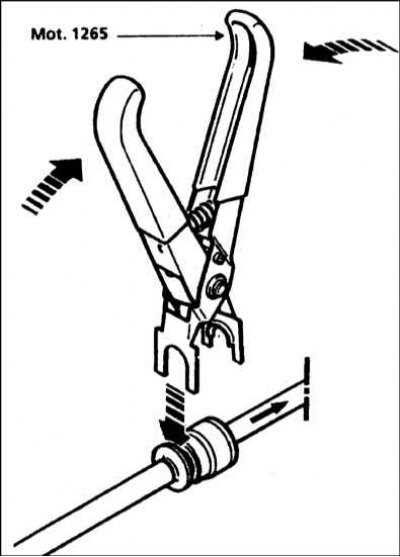

5b. Специальный инструмент Renault для отсоединения топливного шланга.

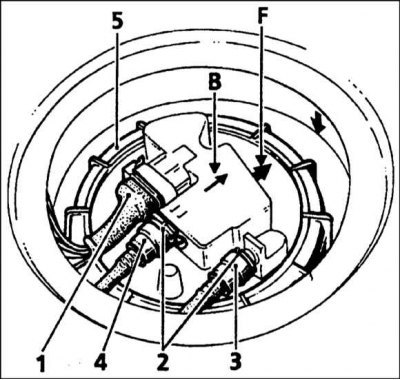

5c. Соединения топливоподкачивающего насоса:
- 1 — Разъем электропроводки;
- 2 — Фиксаторы;
- 3 — Шланг подачи топлива;
- 4 — Шланг возврата топлива;
- 5 — Блокирующее кольцо;
- В — Стрелка указывает поток возврата топлива;
- F — Стрелка должна указывать назад и быть параллельной продольной оси автомобиля.

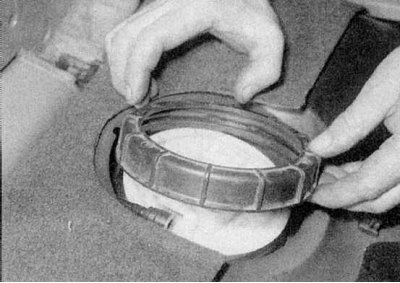

6a. Отверните блокирующее кольцо и снимите его с бака (обратитесь к иллюстрациям).

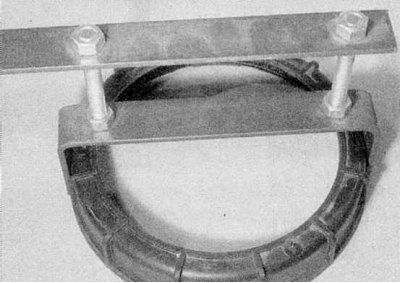

6b. Самодельный инструмент для снятия блокирующего кольца топливоподкачивающего насоса.

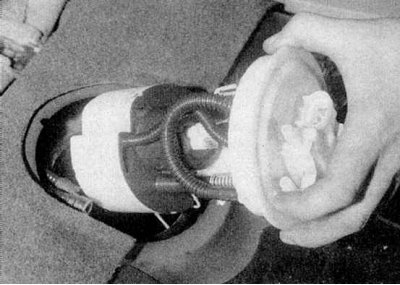

7a. Аккуратно извлеките сборку топливоподкачивающего насоса из топливного бака, стараясь не повредить рычаг датчика указателя запаса топлива.

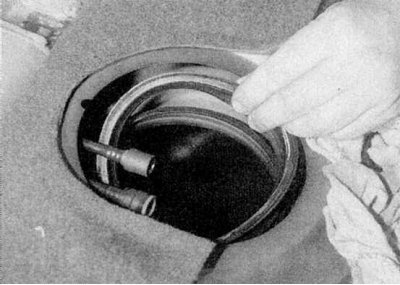

7b. Снимите резиновое уплотнительное кольцо и проверьте его состояние. Если уплотнительное кольцо непригодно к эксплуатации, приобретите новое (обратитесь к иллюстрациям).
8. Обратите внимание, что датчик указателя запаса топлива/топливоподкачивающего насоса доступен только как полная сборка - отдельные компоненты не продаются.
Установка
1. Убедитесь, что фильтр приемной трубки топливоподкачивающего насоса не засорен. Установите уплотнительное кольцо на верхней части топливного бака.
2. Аккуратно введите сборку насоса в топливный бак.
3. Совместите стрелку на крышке топливоподкачивающего насоса со стрелкой на топливном баке (стрелка должна быть направлена к задней части автомобиля), затем установите блокирующее кольцо. Надежно затяните блокирующее кольцо, затем повторно проверьте, чтобы метки на крышке насоса и бак оставались совмещенными.
Примечание. Если имеется подходящая головка, затяните блокирующее кольцо приведенным в Спецификациях усилием.
4. Подсоедините подающий и возвратный шланги к верхней части топливоподкачивающего насоса.
5. Подсоедините электропроводку
6. Подключите аккумулятор и запустите двигатель. Проверьте подающий и возвратный шланги топливоподкачивающего насоса на утечки.
7. Установите пластмассовую крышку в подушку заднего сиденья.
