Двигатели E7J
Снятие

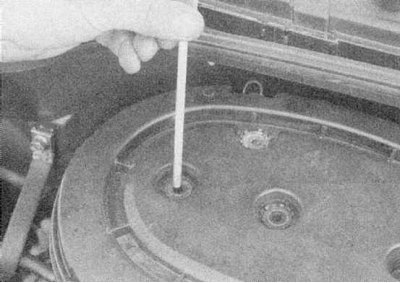

1a. Отверните и снимите болты.

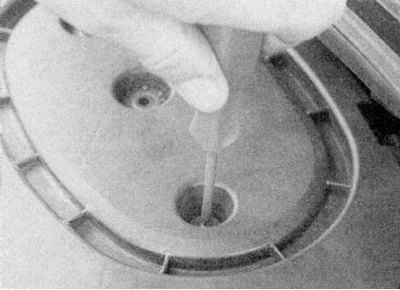

1b. Снимите винт крышки с верхней части воздушного фильтра, затем выпустите скобы и снимите крышку. Извлеките фильтрующий элемент (обратитесь к иллюстрациям).

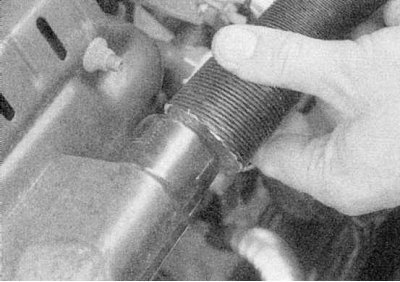

2a. Отсоедините шланг теплого воздуха от кожуха выпускного коллектора.

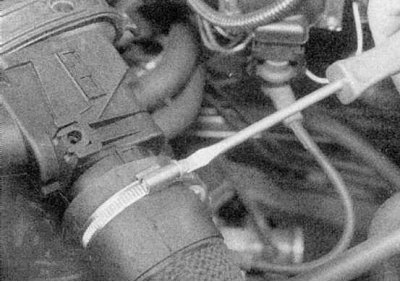

2b. Ослабьте скобу.

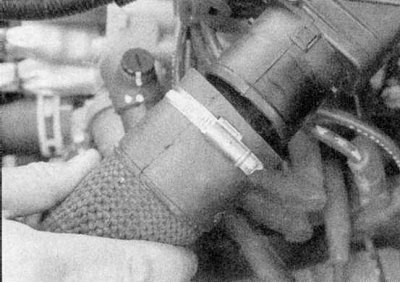

2c. Затем отсоедините окружающий воздушный шланг от входного коленчатого патрубка на воздушном фильтре (обратитесь к иллюстрациям).

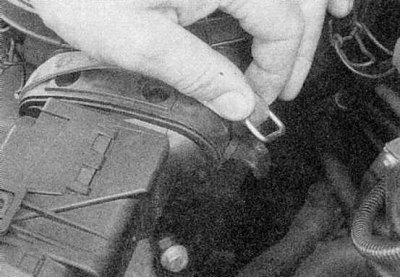

3a. Выпустите резиновый ремень.

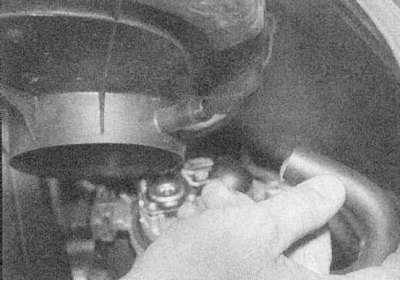

3b. Затем поднимите корпус фильтра с корпуса дросселя и отсоедините шланг вентиляции картера (обратитесь к иллюстрациям).
4. Если необходимо, отверните болты и снимите кронштейн. Снимите шланг и отверните впускной воздуховод от передней части двигательного отсека.
Двигатели K7M и F3R
Снятие
1. Отверните усиливающий стержень, где применяется, между куполами стойки передней подвески.

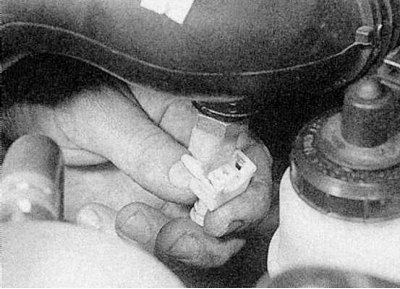

2. Отключите проводку от датчика температуры входного воздуха на промежуточном воздуховоде (обратитесь к сопроводительной иллюстрации).

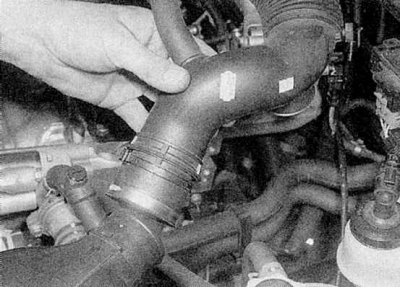

3a. Разъединение промежуточного воздуховода от воздушного фильтра - двигатель К7М.

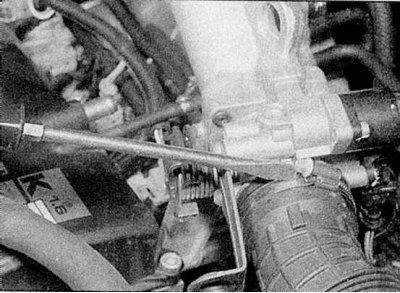

3b. Ослабьте скобу и отсоедините промежуточный воздуховод от воздушного фильтра, затем ослабьте скобу и отсоедините канал от корпуса дросселя.

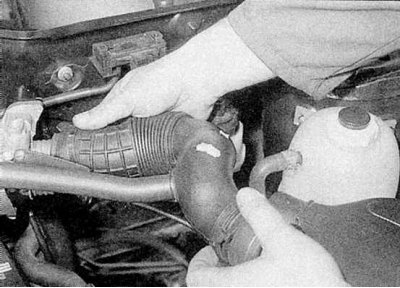

3c. Отсоедините шланг вентиляции картера и снимите воздуховод (обратитесь к иллюстрациям).

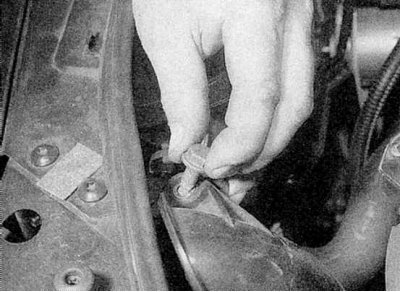

4. Отверните и снимите болт, крепящий коленчатый патрубок входного воздуха к передней части двигательного отсека (обратитесь к сопроводительной иллюстрации).

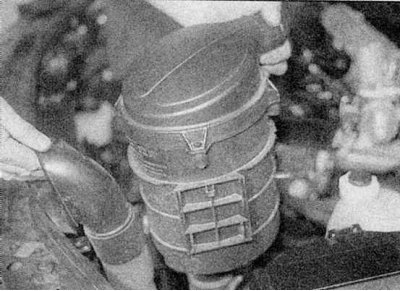

5. Снимите корпус воздушного фильтра и первичный шланг с держателя в двигательном отсеке (см иллюстрацию).
6. Если необходимо, отсоедините первичный впускной воздуховод от основания корпуса воздушного фильтра, и снимите элемент как описано в Главе Техническое обслуживание.
Двигатели F7R
Снятие
1. Отключите проводку от датчика температуры входного воздуха на корпусе воздушного фильтра.
2. Отсоедините шланг вентиляции картера и все дополнительные шланги, а также скобы тросика от корпуса воздушного фильтра.
3. Отделите воздуховоды входного воздуха от основания воздушного фильтра с корпуса дросселя.
Установка
1. Производите установку в обратной последовательности.
