Снятие
Примечание. Если для крепления гофрированных воздуховодов используются типовые хомуты разрежьте и выбросьте их, а при установке используйте хомуты с червячным механизмом затягивания.
Двигатели 1,4 л
1. Ослабьте хомут крепления воздуховода к передней части крышки воздушного фильтра и хомут, крепящий крышку к дроссельному узлу (рис. 4А.1).

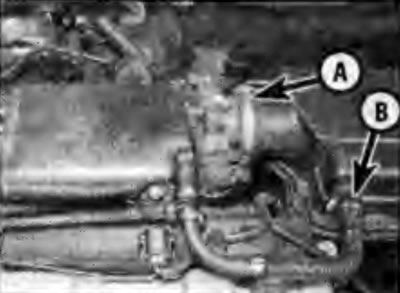

Рис. 4А.1. Расположение хомута (А) крепления воздуховода к передней части крышки воздушного фильтра и хомута (В) крепления крышки к дроссельному узлу - двигатель 1,4 л
2. Отсоедините шланг вентиляции картера от крышки воздушного фильтра.
3. Выверните винты и отсоедините крышку от корпуса воздушного фильтра, воздуховода и дроссельного узла, затем достаньте из корпуса фильтрующий элемент воздушного фильтра.
4. Отсоедините корпус воздушного фильтра от кронштейна и снимите его с моторного отсека.
5. Для снятия впускного воздуховода выверните болты, крепящие переднюю часть воздуховода к передней панели кузова и к кронштейну, расположенному сбоку двигателя.
6. Если корпус воздушного фильтра все еще установлен на месте, ослабьте хомут, крепящий впускной воздуховод к передней части крышки воздушного фильтра, и снимите воздуховод из моторного отсека.
Двигатели 1,6 л
7. Ослабьте хомуты и отсоедините вакуумный шланг и шланг вентиляции картера от крышки воздушного фильтра. При наличии, отсоедините разъем от датчика температуры поступающего в двигатель воздуха (рис. 4А.2).

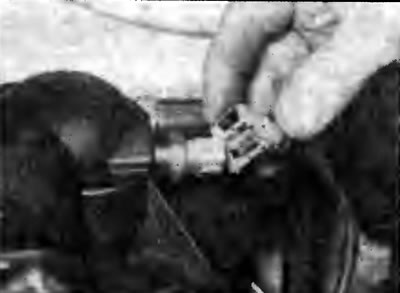

Рис. 4А.2. Отсоединение разъема от датчика температуры поступающего в двигатель воздуха - двигатель 1,6 л
8. Ослабьте хомут и отделите крышку воздушного фильтра от дроссельного узла (рис. 4А.З). Таким же образом отсоедините впускной воздуховод от крышки воздушного фильтра.

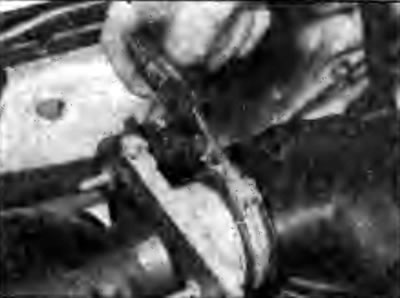

Рис. 4А.З. Ослабление хомута крепления крышки воздушного фильтра к дроссельному узлу - двигатель 1,6 л
9. Снимите корпус воздушного фильтра из моторного отсека.
10. Для снятия впускного воздуховода выверните болт, крепящий переднюю часть воздуховода к передней панели кузова, затем отсоедините зажимы, крепящие заднюю часть воздуховода к головке цилиндров. Снимите воздуховод из моторного отсека (рис. 4А.4-4А.6).
Рис. 4А.4. Выворачивание болта крепления впускного воздуховода к передней панели кузова - двигатель 1,6 л |

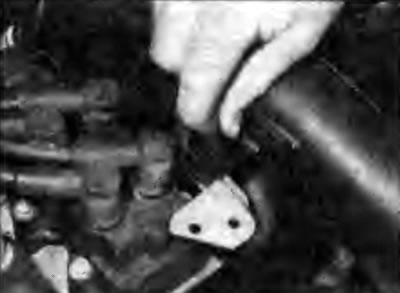

Рис. 4А.5. Отсоединение зажима крепления задней части воздуховода к головке цилиндров - двигатель 1,6 л |

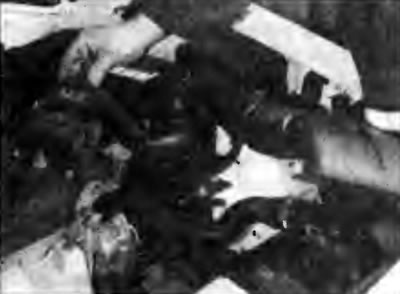

Рис. 4А.6. Снятие впускного воздуховода из моторного отсека - двигатель 1,6 л
Двигатели 1,8 л с 8 клапанами
11. Ослабьте хомут(ы) и отсоедините шланг(и) вентиляции картера от воздуховода, соединяющего воздушный фильтр и дроссельный узел. Ослабьте хомуты крепления воздуховода, затем отсоедините его от воздушного фильтра и дроссельного узла и снимите с автомобиля. При необходимости замените уплотнительное кольцо дроссельного узла.
12. Отсоедините два зажима, затем выверните два винта с передней части головки цилиндров и снимите крышку воздушного фильтра. Достаньте фильтрующий элемент воздушного фильтра.
13. Для снятия воздуховода выверните болт (или гайку) крепления задней части воздуховода к головке цилиндров, затем ослабьте зажим и отсоедините воздуховод от крышки головки цилиндров. Выверните болт, крепящий переднюю часть воздуховода к передней панели кузова, и снимите его.
Двигатели 1,8 и 2,0 л с 16 клапанами
14. Ослабьте хомут и отсоедините воздуховод, соединяющий воздушный фильтр и дроссельный узел, от дроссельного узла.
15. Отсоедините шланг вентиляции картера, снимите крышку и достаньте фильтрующий элемент воздушного фильтра.
16. Отверните гайку, крепящую заднюю часть корпуса воздушного фильтра к кронштейну. Поднимите корпус вверх и отсоедините его от нижних передних выступов. На некоторых моделях после поднятия корпуса воздушного фильтра необходимо отсоединить небольшую пластмассовую деталь, удерживающую его переднюю часть и крепящую нижнюю часть корпуса к воздуховоду.
17. Для снятия впускного воздуховода выверните болт, крепящий переднюю часть воздуховода к передней панели кузова.
18. Отверните две промежуточные гайки крепления нижнего кронштейна и два болта, крепящие кронштейн воздушного фильтра к передней панели кузова. Снимите воздуховод вместе с кронштейном воздушного фильтра.
Установка
19. Установка проводится в последовательности, обратной снятию. При установке используйте хомуты с червячным механизмом затягивания.
