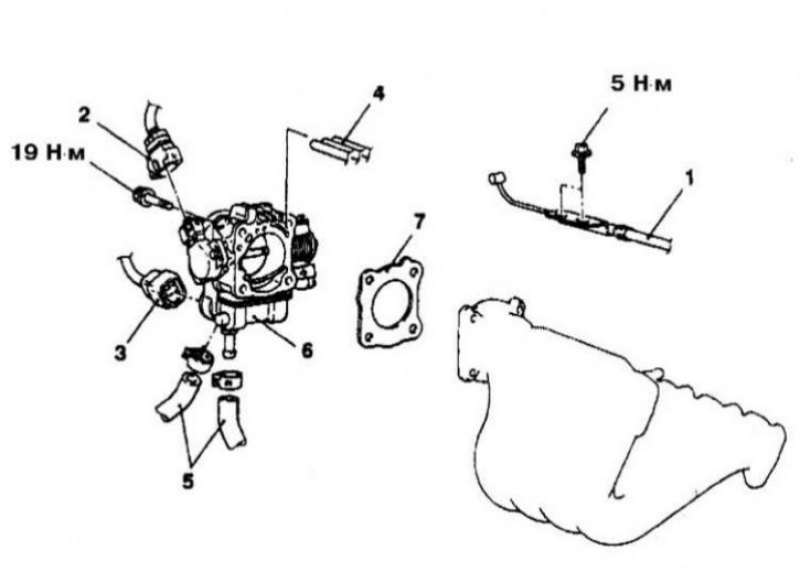

Детали установки корпуса дросселя на моделях 1.5 л: 1 - Трос газа; 2 - Разъем электропроводки TPS; 3 - Разъем электропроводки сервопривода управления оборотами холостого хода; 4 - Вакуумные шланги; 5 - Шланги водяного тракта; 6 - Корпус дросселя; 7 - Уплотнительная прокладка

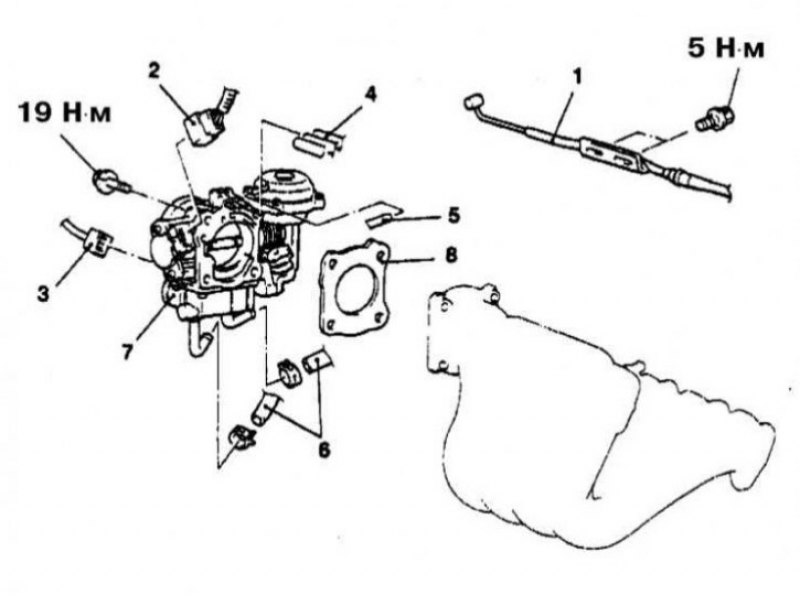

Детали установки корпуса дросселя на моделях 1.8 л: 1 - Трос газа; 2 - Разъем электропроводки TPS; 3 - Разъем электропроводки сервопривода управления оборотами холостого хода; 4 - Вакуумные шланги; 5 - Вакуумный шланг (модели с темпостатом); 6 - Шланги водяного тракта; 7 - Корпус дросселя; 8 - Уплотнительная прокладка

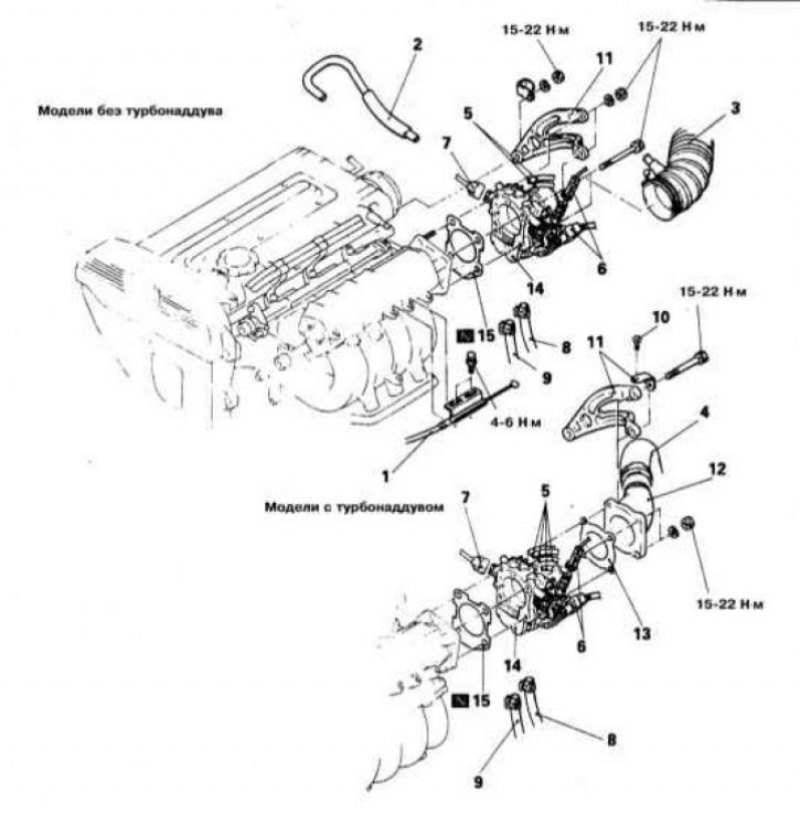

Детали установки корпуса дросселя на моделях 1.6 л и 2.0 л DOHC: 1 - Трос газа; 2 - Вентиляционный шланг; 3 - Впускной воздуховод; 4 - Воздушный рукав С; 5 - Вакуумный шланг; 6 - Разъемы электропроводки приводного мотора IAC и датчика-выключателя закрытого положения дроссельной заслонки; 7 - Разъем электропроводки TPS; 8 - Транзитный шланг водяного тракта; 9 - Перепускной шланг водяного тракта; 10 - Винт крепления пластины заземления; 11 - Опорный кронштейн корпуса дросселя и пластина заземления; 12 - Патрубок подсоединения воздуховода; 13 - Уплотнительная прокладка; 14 - Корпус дросселя; 15 - Уплотнительная прокладка

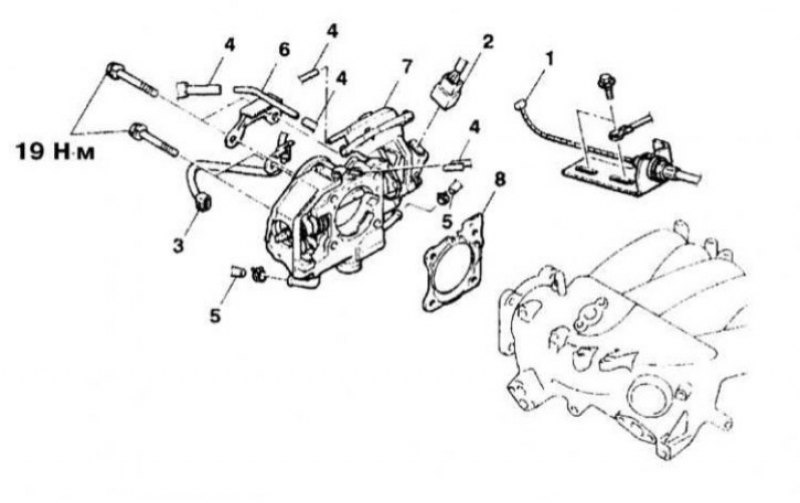

Детали установки корпуса дросселя на моделях 3.0 л SOHC и DOHC: 1 - Трос газа; 2 - Разъем электропроводки TPS; 3 - Разъем электропроводки сервопривода управления оборотами холостого хода (I - AC); 4 - Вакуумные шланги; 5 - Шланг водяного тракта; 6 - Вакуумная трубка; 7 - Корпус дросселя; 8 - Уплотнительная прокладка

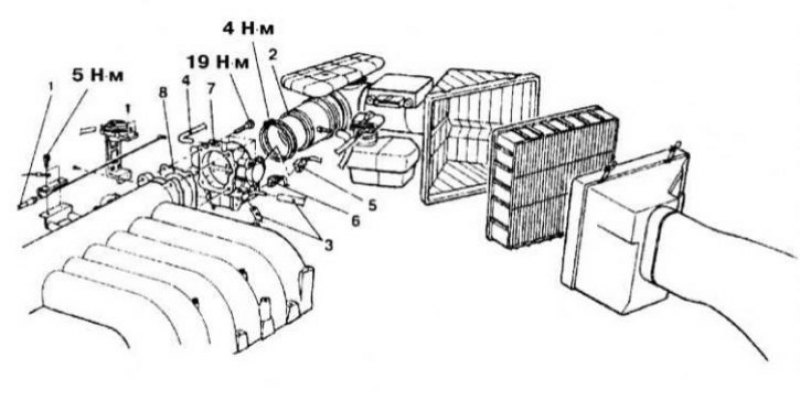

Детали установки корпуса дросселя на моделях 3.5 л: 1 - Трос газа; 2 - Впускной воздуховод; 3 - Шланги отопительного тракта; 4 - Вакуумный шланг; 5 - Разъем электропроводки TPS; 6 - Разъем электропроводки сервопривода управления оборотами холостого хода; 7 - Корпус дросселя; 8 - Уплотнительная прокладка
Снятие
1. Детали установки корпуса дросселя на различных двигателях представлены на иллюстрациях.
2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. Опорожните систему охлаждения.

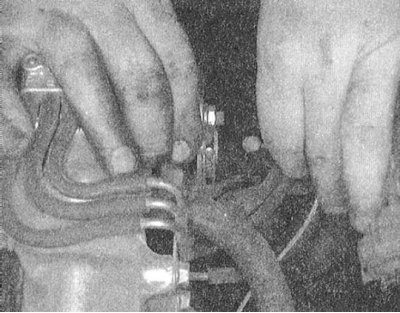

4. Пометьте положение регулировочного болта на крепежном фланце троса привода дроссельной заслонки (газа). Выверните болт и отсоедините трос от рычага привода дроссельной заслонки на корпусе дросселя. Отведите трос в сторону.
5. Отсоедините от корпуса дросселя и отведите в сторону вентиляционный шланг и шланг подачи воздуха.
6. Промаркируйте и отсоедините вакуумные шланги.

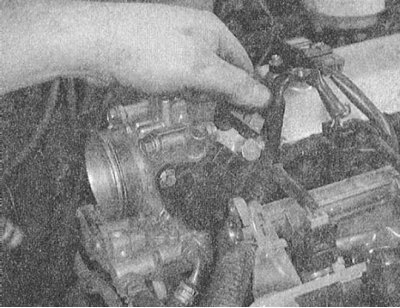

7. Промаркируйте и отсоедините подведенную к корпусу дросселя электропроводку.
8. Отсоедините от основания корпуса дросселя транзитный и перепускной шланги водяного тракта.
9. При соответствующей комплектации отсоедините шину заземления и снимите с двигателя опорный кронштейн корпуса дросселя и пластину заземления.
10. Снимите патрубок подсоединения воздуховода его уплотнительную прокладку.

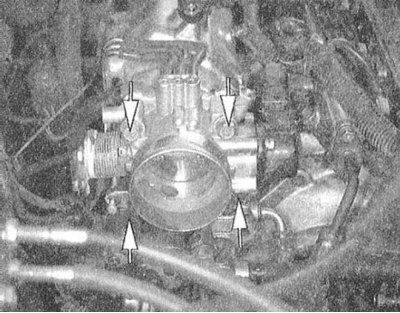

11. Выверните крепежные винты и снимите корпус дросселя с двигателя. Снимите уплотнительную прокладку, - при установке она подлежит замене в обязательном порядке.
Установка
1. Тщательно зачистите все сопрягаемые поверхности, уложите на нагнетательную камеру впускного трубопровода новую уплотнительную прокладку.
2. Установите корпус дросселя. Вверните и затяните с требуемым усилием крепежные болты.
3. Заменив уплотнительную прокладку, установите патрубок подсоединения впускного воздуховода.
4. При соответствующей комплектации установите опорный кронштейн и пластину заземления. Вверните крепежные болты и затяните их с требуемым усилием (15÷22 Н·м).
5. Вверните винт крепления пластины заземления.
6. Подсоедините к корпусу дросселя шланги водяного тракта и закрепите их новыми хомутами.
7. Следя за соответствием нанесенной в процессе демонтажа маркировкой, восстановите исходное подключение вакуумных шлангов и электропроводки.
8. Подсоедините трос газа, ввернув в прежнее положение регулировочный болт. Проверьте правильность регулировки троса.
Оригинал можно просмотреть на сайте www.AutoInstruction.ru
9. Подсоедините впускной воздуховод и вентиляционный шланг.
10. Если снимали, установите на место батарею и подсоедините к ней провода (сначала положительный, затем - отрицательный).
11. Залейте в двигатель свежую охлаждающую жидкость (см. Главу Настройки и текущее обслуживание).
