Далее описываются процедуры снятия и установки корпуса дросселя на двигателях 1.2 и 1.4 л мощностью 45 и 60 л.с. соответственно.
Компоненты сборки корпуса дросселя
1 - Уплотнение предварительной камеры; 2 - Инжектор; 3 - Держатель; 4 - Верхнее уплотнительное кольцо; 5 - Нижнее уплотнительное кольцо; 6 - Верхняя часть корпуса; 7 - Уплотнение верхней части; 8 - Штуцер подачи топлива; 9 - Уплотнение штуцера подачи топлива; 10 - Штуцер возврата топлива; 11 - Диафрагма регулятора давления топлива; 12 - Пружина регулятора давления топлива; 13 - Седло пружины регулятора давления топлива; 14 - Крышка регулятора давления топлива; 15 - Резиновый сальник; 16 - Корпус дроссельной заслонки; 17 - Потенциометр дроссельной заслонки (TPS); 18 - Шаговый э/мотор системы управления оборотами холостого хода; 19 - Уплотнительное кольцо; 20 - Фланец; 21 - Уплотнение фланца; 22 - Уплотнение корпуса дросселя
Снятие
1. Сбросьте давление топлива в системе.
2. Отсоедините отрицательный провод от батареи.
3. Отсоедините от предварительной камеры шланг вентиляции.
4. Отсоедините вакуумный шланг сзади корпуса дросселя, у предварительной камеры.
5. Снимите предварительную камеру с помощью крестообразной отвертки и отведите в сторону воздушный шланг (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
6. Пометьте лентой все разъемы корпуса дросселя и разъедините их.
7. Пометьте лентой топливопроводы и отсоедините их от штуцеров, при необходимости срежьте хомуты.
Предварительно подложите ветошь и протрите вытекающее топливо.
8. Отожмите отверткой приводную штангу от рычага дроссельной заслонки. Предварительно выньте стопорный штифт.

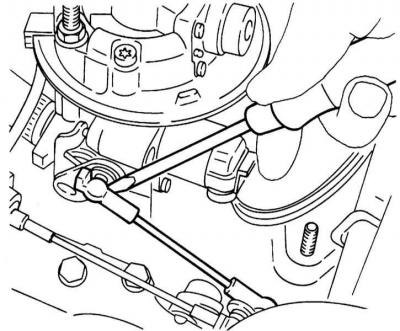

Отжатие приводной штанги
9. Отдайте две гайки крепления корпуса дросселя и два болта крепления его верхней части.

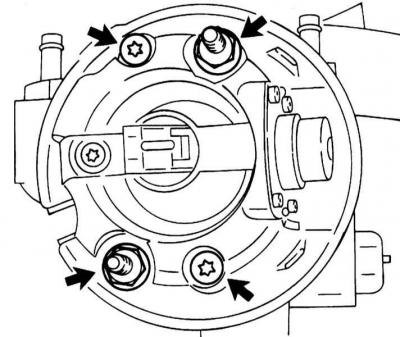

Крепеж верхней части корпуса дросселя
10. Снимите верхнюю часть. Удалите остатки герметика и очистите сопрягаемые поверхности.
Установка
1. Установите верхнюю часть с новой прокладкой.
2. Смажьте резьбу болтов и гаек застывающим герметиком, например, OPEL-15 10 177.
3. Затяните гайки крепления корпуса дросселя с усилием 22 Нм и болты крепления его верхней части с усилием 6 Нм.
4. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Затяните крепеж предварительной камеры с усилием 4 Нм.
5. Запустите двигатель и проверьте штуцеры на утечки.
