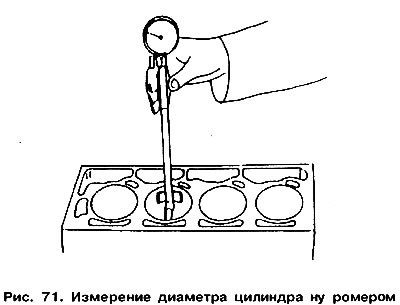

- зазор между цилиндром и поршнем номинального диаметра превышает 0,07 мм;
- овальность (разность диаметров одного уровня) превышает 0,04 мм;
- конусность (разность диаметра в верхнем и нижнем сечениях) превышает 0,05 мм.
Поршни следует заменять, если есть механические или термические повреждения (оплавление или прогорание, трещины и т, п.); если износ поршневых канавок превысил допустимые значения (см. ниже); если износ юбки поршня превышает 0,04 мм, Поскольку износ всех поршней примерно одинаков, то целесообразно в случае механических и термических повреждений заменить поврежденный поршень, а в других случаях — заменить весь комплект поршней, Размеры ремонтных поршней приведены в Таблице размерных и установочных данных (таблица 3).

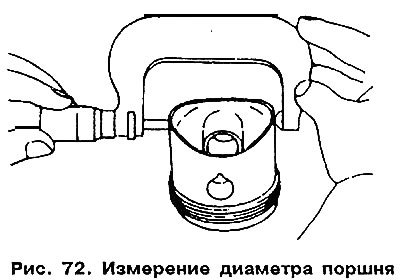

Необходимый размер цилиндра под расточку определяется в результате измерения диаметра нового поршня ремонтного размера, как показано на рис. 72, то есть на расстоянии 10 мм выше нижнего края юбки поршня, перпендикулярно оси отверстия под поршневой палец. Из суммы величин диаметра поршня и зазора в 0,03 мм необходимо вычесть 0,02 мм на хонингование цилиндра.
