Снятие
Снимите внутреннюю обивку двери. Снимите защитную пленку.
Опустите и отверните стекло 5 (см. рис. 465) или 9 (см. рис. 466) окна от стекло подъемного механизма. Сдвиньте стекло наверх.

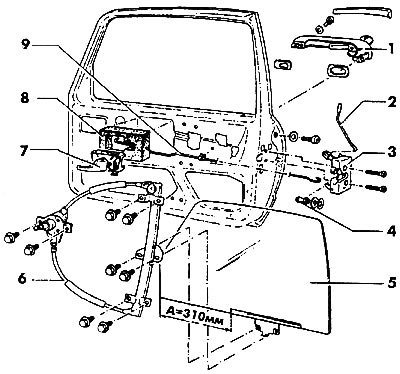

Рис. 465. Передняя дверь с августа 1987 г.: 1 - ручка; 2 - блокировочная тяга; 3 - замок двери; 4 - запорный палец (установлен на средней стойке); 5 - стекло двери; 6 - стеклоподъемный механизм (момент затяжки его болтов 7 Нм); 7 - внутренняя ручка открывания двери; 8 - облицовка ручки; 9 - тяга
Рис. 466. Передняя дверь до августа 1987 г.: 1 - ограничитель двери; 2 - внутренняя прокладка стекла; 3 - внешняя прокладка стекла; 4 - внешний угол декоративного карниза; 5 - угловое стекло; 6 - направляющая; 7 - облицовка направляющей стекла; 8 - декоративный карниз; 9 - стекло; 10 - кронштейн стекла; 11 - внутренняя ручка двери; 12 - тяга блокировки; 13 - замок двери; 14 - тяга внутренней ручки открывания двери; 15 - облицовка ручки; 16 - внутренняя ручка открывания двери; 17 - стеклоподъемный механизм
Отверните стеклоподъемный механизм, ручку стеклоподъемника и вертикальную направляющую.
Выньте стеклоподъемный механизм вниз из двери.
Установка
Вставьте стеклоподъемный механизм, приверните его и вертикальную направляющую четырьмя болтами с тарельчатыми пружинами (момент затяжки 7,0 Нм), приверните ручку стеклоподъемника.
Опустите стекло и закрепите его на стеклоподъемном механизме.
Несколько раз поднимите и опустите стекло. Если стекло перемещается с трудом, опустите болты крепления стеклоподъемного механизма. Выровняйте стеклоподъемный механизм и снова затяните болты.
Поставьте внутреннюю обивку двери, предварительно тщательно и без складок подклейте защитную пленку.
