Снятие
Снимите внутреннюю обивку двери.
Осторожно, чтобы не порвать, стяните защитную пленку.
Опустите стекло 5 (рис. 465) или 9 (рис. 466) и отсоедините его от стеклоподъемного механизма. Опустите стекло в дверь.
Рис. 465. Передняя дверь с августа 1987 г.: 1 - ручка; 2 - блокировочная тяга; 3 - замок двери; 4 - запорный палец (установлен на средней стойке); 5 - стекло двери; 6 - стеклоподъемный механизм (момент затяжки его болтов 7 Нм); 7 - внутренняя ручка открывания двери; 8 - облицовка ручки; 9 - тяга

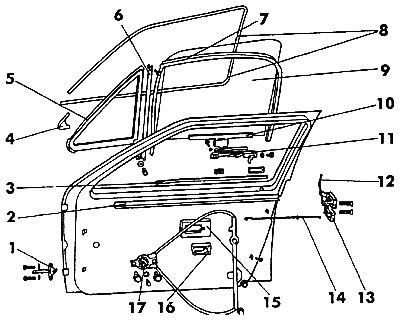

Рис. 466. Передняя дверь до августа 1987 г.: 1 - ограничитель двери; 2 - внутренняя прокладка стекла; 3 - внешняя прокладка стекла; 4 - внешний угол декоративного карниза; 5 - угловое стекло; 6 - направляющая; 7 - облицовка направляющей стекла; 8 - декоративный карниз; 9 - стекло; 10 - кронштейн стекла; 11 - внутренняя ручка двери; 12 - тяга блокировки; 13 - замок двери; 14 - тяга внутренней ручки открывания двери; 15 - облицовка ручки; 16 - внутренняя ручка открывания двери; 17 - стеклоподъемный механизм
Автомобили выпуска с августа 1987 r.: Отверните верхние и нижние болты крепления обоймы и выньте обойму вниз.
Автомобили выпуска до августа 1987 r.: Снимите угловое стекло 5 (см. рис. 466) двери. Для этого освободите внешний угол 4 декоративного карниза внутри в месте скоса.
Выньте наверх прокладки стекла.
Выньте наверх стекло окна.
Установка
Вставьте сверху стекло окна.
Автомобили выпуска до августа 1987 r.: Вставьте еловое стекло двери.
Автомобили выпуска с августа 1987 r.: Вставьте обойму так, чтобы стекло окна село в нее и закрепите обойму сверху на раме и на проеме двери.
Вставьте уплотнение стекла.
Закрепите стекло окна на стеклоподъемном механизме, выдержав размер А (см. рис. 465). Несколько раз поднимите и опустите стекло. Если стекло перемещается с трудом, опустите болты крепления стеклоподъемного механизма. Выровняйте стеклоподъемный механизм, затяните болты.
Весь материал скопирован с сайта: www.AutoInstruction.ru
Тщательно наклеите защитную пленку. Порванную пленку подклеите липкой лентой.
Внимание! При отсутствии или при повреждении защитной пленки в автомобиле могут появиться сквозняки.
