Извлечение
1. Нет нужды извлекать генератор для замены щеток.
2. Отсоединить провод на массу генератора.

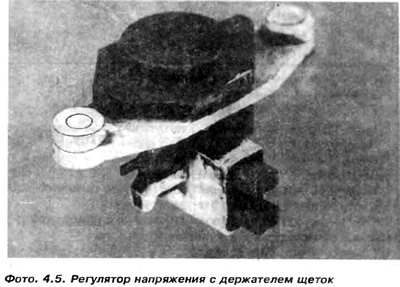

3. С задней крышки генератора отвернусь два болта 1, крепящих регулятор напряжения, и затем его вынуть (фото 4.3 и 4.5).
Данные скопированы с ресурса [AutoInstruction.ru]
4. Длина новой щетки равняется 13 мм, в то же время допустимая минимальная длина старой щетки равняется 5 мм.
5. При необходимости отпаять плетеный провод 4 и заменить щетки (рис. 4.5).

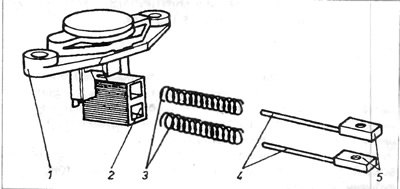

Рис. 4.5. Регулятор напряжения генератора фирмы Bosch: 1 - регулятор напряжения; 2 - направляющая щетка; 3 - пружины; 4 - провода щеток; 5 - угольные щетки.
В направляющие щеток 2 вставить пружины 3 и новые щетки 5 Окончания проводов 4 припаять.
6. После установки новых щеток необходимо проверить, легко ли они двигаются в направляющих.
7. Вставить и прикрутить регулятор напряжения к задней крышке.
8. Подсоединить провод на массу к аккумулятору.
