Головка блока цилиндров (бензиновые 2,0 литра, 150 л. с., AWX/BLR/BLX/BLY) (Volkswagen Golf V «Mk5»)

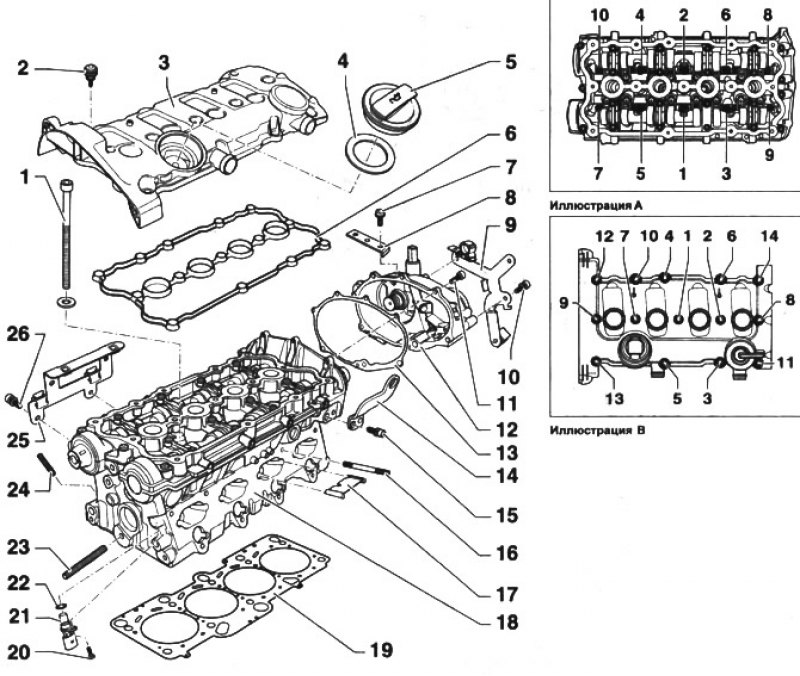

Головка блоха цилиндров. Автомобили с бензиновым двигателем объемом 2,0 литра и мощностью 110 кВт (150 л. с.) AWX/BLR/BLX/BLY:
1 - болт крепления головки блока цилиндров. Болты следует менять на новые после каждого демонтажа.
2 - болт. Момент затяжки 10 Нм
3 - крышка головки блока цилиндров. Затяжка болтов крепления крышки головки блока цилиндров выполняется в последовательности от 1 до 14 с приложением усилия 10 Нм (см. иллюстрацию В)
4 - прокладка крышки маслозаливной горловины. При повреждении или негерметичности прокладку следует заменить на новую
5 - крышка маслозаливной горловины
6 - уплотнительная прокладка крышки головки блока цилиндров. При повреждении или негерметичности прокладку следует заменить на новую
7 - болт. Момент затяжки 10 Нм
8- кронштейн
9 - держатель жгута проводов
10 - болт. Момент затяжки 10 Нм
11 - болт. Момент затяжки 10 Нм
12 - кожух клапана регулятора положения распределительного вала
13 - уплотнительная прокладка. Подлежит замене после каждого демонтажа
14 - подающий рычажок
15 - болт Момент затяжки 25 Нм
16 - резьбовой палец. Момент затяжки 10 Нм
17 - разделительная пластина
18 - головка блока цилиндров. Допустимо максимальное искривление 0,1 мм. При установке новой головки блока цилиндров в систему охлаждения следует залить свежую жидкость
19 - уплотнительная прокладка головки блока цилиндров. При установке новой уплотнительной прокладки головки блока цилиндров в систему охлаждения следует залить свежую жидкость. При установке прокладки сторона с номером артикула должна быть обращена к головке блока
20 - болт. Момент затяжки 10 Нм
21 - датчик Холла
22 - уплотнительное кольцо
23 - резьбовой палец ролика натяжения. Момент затяжки 10Нм
24 - резьбовой палец крепления выпускного коллектора. Момент затяжки 20 Нм
25 - кронштейн
26 - болт. Момент затяжки 10 Нм
