Выключатель световой аварийной сигнализации
Снятие
1. Выключите зажигание и извлеките ключ из замка зажигания.
2. Демонтируйте центральный дефлектор, см. соответствующую главу.
3. Отсоедините штекер, находящийся на тыльной стороне накладки дефлектора.
4. Сожмите на тыльной стороне накладки дефлектора два стопора н отсоедините выключатель световой аварийной сигнализации.
Установка выключателя выполняется в последовательности, обратной снятию.
Замок надувной подушки безопасности
Снятие
5. Выключите зажигание и извлеките ключ из замка зажигания.
6. Демонтируйте вещевой ящик, см. соответствующую главу.
Предупреждение! Соблюдайте меры предосторожности, касающиеся обращения с надувными подушками безопасности.
7. Отсоедините находящийся на тыльной стороне вещевого ящика штекер замка подушки безопасности, высвободите два стопорных поводка и извлеките замок.
Установка замка выполняется в последовательности, обратной снятию.
Выключатель фонаря освещения вещевого ящика
Снятие
8. Выключите зажигание и извлеките ключ из замка зажигания.
9. Демонтируйте вещевой ящик, см. соответствующую главу.
10. Отожмите два стопорных поводка и извлеките выключатель.
Установка выключателя выполняется в последовательности, обратной снятию.
Выключатели на центральной консоли
Снятие
11. Выключите зажигание и извлеките ключ из замка зажигания.
12. Высвободите из крепления на центральной консоли гофрированный чехол и накиньте его на рычаг переключения передач, см. соответствующую главу.
13. Снимите карман или пепельницу на центральной консоли, см. соответствующую главу.
14. Отсоедините штекеры на тыльной стороне накладки выключателей (см. стрелки на иллюстрации).
15. Отожмите стопорные выступы и отсоедините выключатели.
Установка выключателей выполняется в последовательности, обратной снятию.
Выключатели стеклоподъемников и зеркал заднего вида на водительской двери
Снятие
16. Выключите зажигание и извлеките ключ из замка зажигания.
17. Снимите с помощью пластмассового клина накладку подлокотника двери, см. соответствующую главу.
18. Отсоедините на тыльной стороне накладки штекеры.

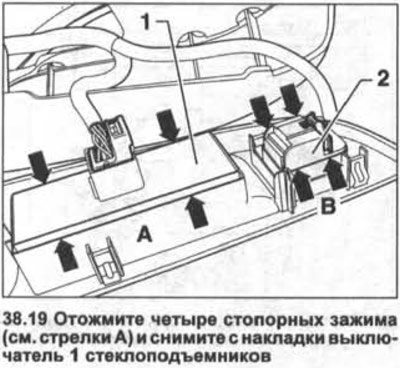

19. Отожмите четыре стопорных зажима (см. стрелки А на иллюстрации) и снимите с накладки выключатель 1 стеклоподъемников.
20. Отожмите четыре стопорных зажима (см. стрелки В на иллюстрации 38.19) и снимите с накладки выключатель 2 зеркал заднего вида.
Установка выключателей выполняется в последовательности, обратной снятию.
Выключатель центрального замка на водительской двери
Снятие
21. Выключите зажигание и извлеките ключ из замка зажигания.
22. Снимите обивку с водительской двери, см. соответствующую главу.
23. Отсоедините на тыльной стороне обивки двери штекер 1 (см. иллюстрацию).
24. Вывинтите два болта 2 и извлеките кнопку выключателя замка из обивки двери (см. иллюстрацию 38.23).
25. Отожмите четыре стопорных зажима и снимите выключатель с накладки кнопки блокировки двери.
Установка выключателя выполняется в последовательности, обратной снятию.
Выключатель замка заправочного люка на водительской двери
Снятие
26. Выключите зажигание и извлеките ключ из замка зажигания.
27. Снимите обивку с водительской двери, см. соответствующую главу.
28. Отсоедините штекер 1 на тыльной стороне обивки двери (см. иллюстрацию).
29. Отожмите два стопорных прижима (см. стрелки на иллюстрации 38.28) и извлеките выключатель из обивки двери.
Установка выключателя выполняется в последовательности, обратной снятию.
Выключатель стеклоподъемника на передней пассажирской двери и на задней боковой двери
Снятие
30. Выключите зажигание и извлеките ключ из замка зажигания.
31. Снимите с помощью пластмассового клина накладку с подлокотника двери, см. соответствующую главу.
32. Отсоедините штекеры на тыльной стороне обивки двери.
33. Отожмите два стопорных прижима и извлеките выключатель из обивки двери.
Внимание! Снятие выключателя стеклоподъемника на передней и задней дверях выполняется также, как и выключателя замка заправочного люка (см. иллюстрацию 38.28).
Установка выключателя выполняется в последовательности, обратной снятию.
Выключатели на обивке центральной стойки с левой стороны салона
Снятие
34. Откройте дверь с пульта дистанционного управления, чтобы деактивировать охранную сигнализацию.
35. Выключите зажигание и извлеките ключ из замка зажигания.
36. Подденьте отверткой и извлеките из обивки центральной стойки на левой стороне салона выключатели охраны салона и защиты от буксировки.
37. Отсоедините от снятых выключателей штекеры.
Установка выключателей выполняется в последовательности, обратной снятию.
Выключатели на рулевом колесе
Снятие
38. Отсоедините аккумулятор.
Предупреждение! Соблюдайте меры предосторожности, касающиеся обращения с надувными подушками безопасности.
39. Снимите с рулевого колеса подушку безопасности водителя, см. соответствующую главу.
40. Отсоедините штекер 1 блока управления (см. иллюстрацию).
41. Вывинтите болт (см. стрелку на иллюстрации 38.40) и снимите блок выключателей с рулевого колеса.
Установка выключателей выполняется в последовательности, обратной снятию.
