2. Отсоедините аккумулятор.
3. Оклейте обивку потолка возле плафона в месте, где плафон будет поддеваться отверткой, во избежание повреждения обивки.
Внимание! После замены прежней лампочки на новую проверьте её работоспособность.
4. Осторожно извлеките рассеиватель 1 плафона, поддев его пластмассовым клином, например, HAZET 1965-20 (см. стрелку на иллюстрации).
5. Отожмите контакт 3 (см. стрелку на иллюстрации) и извлеките софитную лампочку 2 вместес контактом из держателя.
6. Снимите контакт с софитной лампочки.
7. Вставьте новую лампочку вместе с контактом в держатель.
Передний плафон

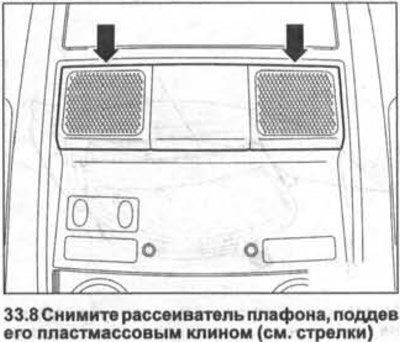

8. Снимите рассеиватель плафона, поддев его пластмассовым клином (см. стрелки на иллюстрации).

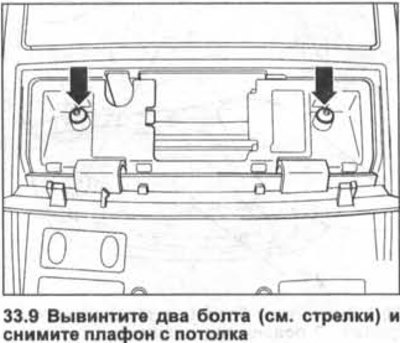

9. Вывинтите два болта (см. стрелки на иллюстрации) и снимите плафон с потолка.
10. Отсоедините находящий на тыльной стороне плафона штекер питания.

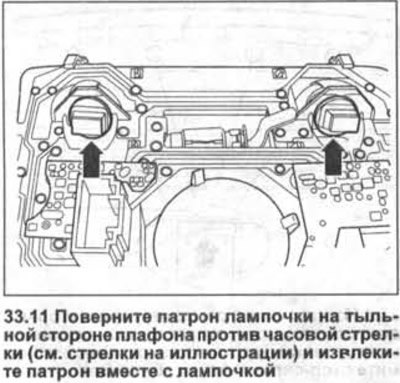

11. Поверните патрон лампочки на тыльной стороне плафона против часовой стрелки (см. стрелки на иллюстрации) и извлеките патрон вместе с лампочкой.
12. Извлеките неисправную лампочку из патрона и вставьте новую.
Задний плафон салона

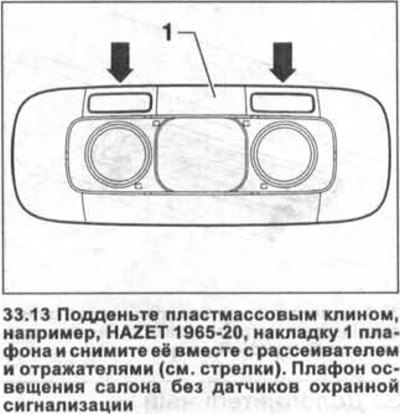

13. Плафон освещения салона без датчиков охранной сигнализации. Подденьте пластмассовым клином, например, HAZET 1965-20, накладку 1 плафона и снимите её вместе с рассеивателем и отражателями (см. стрелки на иллюстрации).

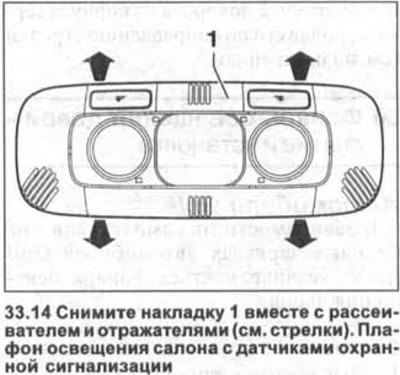

14. Плафон освещения салона с датчиками охранной сигнализации.
Снимите накладку 1 вместе с рассеивателем и отражателями (см. стрелки на иллюстрации).

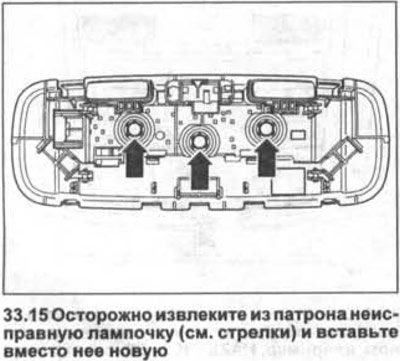

15. Осторожно извлеките из патрона неисправную лампочку (см. стрелки на иллюстрации) и вставьте вместо нее новую.
Внимание! Если плафон понадобится снимать с монтажного места на потолке, то после отсоединения накладки следует высвободить два фиксатора и только после этого отсоединить плафон от потолка.
Фонарь освещения вещевого ящика/пространства для ног
16. Откройте вещевой ящик.
17. Подденьте плоской отверткой фонарь вещевого ящика и извлеките его из монтажного места.

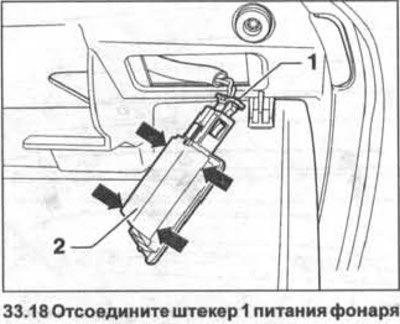

18. Отсоедините штекер 1 питания фонаря (см. иллюстрацию).
19. Высвободите из фиксаторов защитную накладку 2 (см. стрелки на иллюстрации 33.18) и снимите её с рассеивателя фонаря.
20. Извлеките из патрона лампочку, поддев её отверткой.
21. Вставьте в патрон новую лампочку и установите фонарь на место.
Фонарь косметического зеркала/ освещения багажника
22. Косметическое зеркало. Откиньте вниз защитный козырек.

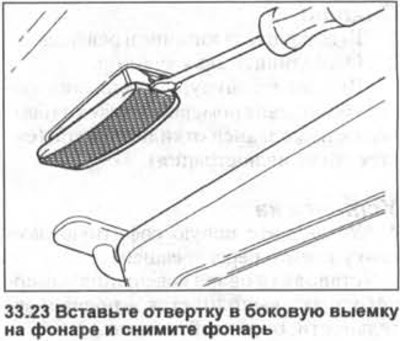

23. Вставьте отвертку в боковую выемку на фонаре и снимите фонарь (см. иллюстрацию).

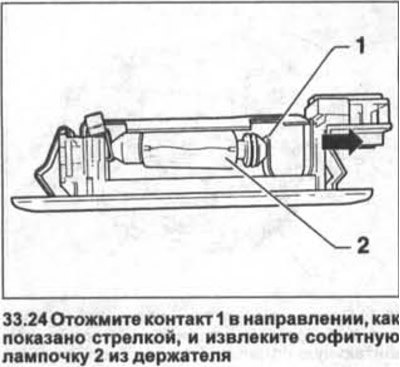

24. Отожмите контакт 1 в направлении, как показано стрелкой на иллюстрации и извлеките софитную лампочку 2 из держателя.
25. Поставьте в держатель новую лампочку и установите фонарь на место.
