Снятие и установка переднего плафона освещения салона
Осторожно! При использовании рычажного инструмента заклеить места, куда вставляется рычажный инструмент, обычной клейкой лентой.
Форма плафонов и органов их управления могут иметь различное исполнение (в зависимости от комплектации), монтажные работы идентичны.

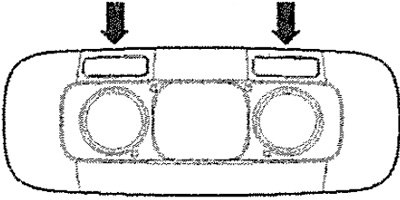

Выключить зажигание и все потребители электроэнергии. С помощью клина -3409- высвободить накладку -2- из фиксаторов и откинуть вниз. Выкрутить винты -стрелки- (2 Нм) и, откинув плафон освещения салона -1-, оставить его висеть на монтажной рамке -3-. Отсоединить разъём.
Установка в обратном порядке.
Замена ламп накаливания переднего плафона освещения салона
Снять передний плафон освещения салона (отсоединять разъёмы не требуется). Повернуть патрон с лампой -стрелка- и извлечь его.
Осторожно извлечь лампу накаливания из патрона и заменить (W5W).
Установка в обратном порядке.
Снятие и установка переключателя люка со сдвижной крышкой

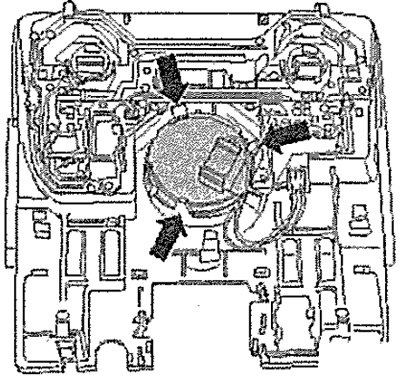

Снять передний плафон освещения салона. Разблокировать разъём и отсоединить от переключателя в плафоне. Разблокировать фиксаторы -стрелки- и извлечь переключатель люка со сдвижной крышкой из облицовки.
Установка в обратном порядке.
Снятие и установка, замена среднего заднего плафона освещения салона
Выключить зажигание и все потребители электроэнергии. С помощью клина высвободить накладку с рассеивателем из плафона освещения салона -стрелки- и снять её.
Разблокировать упоры -стрелки- и извлечь плафон освещения салона из облицовки потолка. Отсоединить разъём.

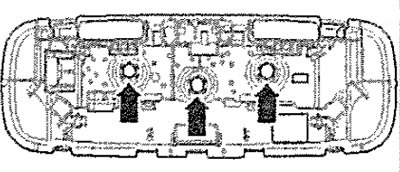

Вынуть неисправную лампу накаливания из патрона и заменить (W5W).
Установка в обратном порядке.
Снятие левого или правого заднего светильника освещения салона
С помощью маленькой отвёртки осторожно разблокировать фиксирующий выступ -см. стрелку-, откинуть светильник освещения салона и вынуть. Отсоединить разъём.
Извлечь рассеиватель -стрелка- и заменить лампу накаливания (C5W).
Установка в обратном порядке.
Снятие и установка фонаря освещения перчаточного ящика
Осторожно! При использовании рычажного инструмента заклеить места, куда вставляется рычажный инструмент, обычной клейкой лентой.
Выключить зажигание и все потребители электроэнергии. Вставить шлицевую отвёртку под рассеиватель и осторожно отсоединить фонарь.

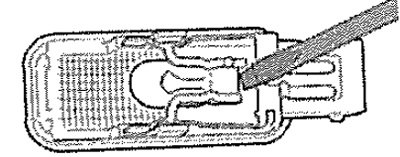

Извлечь неисправную лампу накаливания (W5W) и заменить. При необходимости отсоединить разъём и извлечь фонарь.
Установка в обратном порядке.
Снятие и установка фонаря освещения перчаточного ящика в передней части центральной консоли

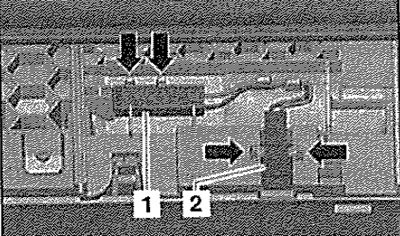

Снять фонарь освещения перчаточного ящика в передней части центральной консоли. Высвободить фонарь -1- и разъём -2- из фиксирующих выступов -стрелки-.
Установка в обратном порядке.
Снятие и установка сигнальной лампы открытой двери
Осторожно! При использовании рычажного инструмента заклеить места, куда вставляется рычажный инструмент, обычной клейкой лентой.
Выключить зажигание и все потребители электроэнергии. Вставить шлицевую отвёртку под рассеиватель и осторожно извлечь фонарь.
Откинуть накладку фонаря -стрелка-.
Осторожно извлечь лампу накаливания (W5W) из патрона и вставить новую.
Установка в обратном порядке.
Снятие и установка фонарей в пространстве для ног водителя и переднего пассажира
Указание: Порядок выполнения работ при снятии и установке фонаря в пространстве для ног переднего пассажира тот же, что и в случае стороны водителя.

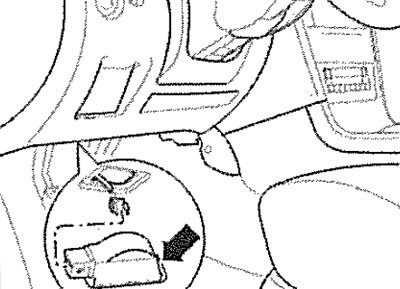

Вставить шлицевую отвёртку со стороны выреза под накладку -см. стрелку- и осторожно извлечь фонарь. Отсоединить разъём.
Замена лампы накаливания
Откинуть накладку фонаря -см. стрелку-.
Осторожно извлечь лампу накаливания (W5W) из патрона и вставить новую.
Установка в обратном порядке.
Снятие и установка задних фонарей в пространстве для ног
Выключить все потребители электроэнергии и извлечь ключ зажигания. Вставить шлицевую отвёртку под накладку -см. стрелку- и осторожно извлечь фонарь. Отсоединить разъём.
Замена лампы накаливания
Откинуть накладку фонаря -см. стрелку-. Осторожно извлечь лампу накаливания (W5W) из патрона и вставить новую.
Установка в обратном порядке.
Снятие и установка фонаря освещения багажного отсека
Выключить все потребители электроэнергии и извлечь ключ зажигания. Подцепить фонарь в выемке с помощью клина -3409- или с помощью небольшой отвёртки и извлечь его из облицовки.
Извлечь неисправную лампу накаливания (W5W) и заменить. При необходимости отсоединить разъём и извлечь фонарь.
Установка в обратном порядке.
