Указание: При замене лампы габаритного огня (-поз. 4-) кронштейн лампы не снимать. Для снятия повернуть патрон лампы налево и извлечь его.

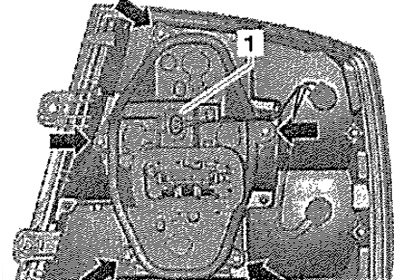

Вывернуть винты -стрелка-. Отсоединить разъём -1- и извлечь кронштейн лампы.

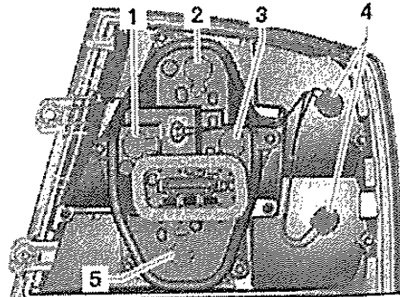

Общая схема монтажа ламп накаливания
1. Лампа накаливания фонаря заднего хода P21W02B, 21 Вт)
2. Лампа накаливания стоп-сигнала и габаритного огня P21W (12 В, 21 Вт)
3. Лампа накаливания указателя поворота PY21W (12 В, 21 Вт)
4. Лампы накаливания габаритного огня W5W (12 В, 5 Вт)
5. Лампа накаливания заднего противотуманного фонаря и габаритного огня Н21W (12 В, 21 Вт)
Установка в обратном порядке.
Указание: Проверить кронштейны ламп на отсутствие повреждений уплотнений.
Задний фонарь со светодиодами — Octavia
Указание: Светодиодный модуль встроен в фонарь и отдельно от него не заменяется.

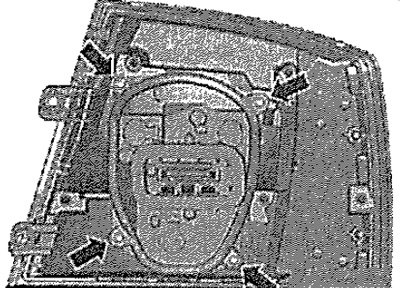

Вывернуть винты -стрелки-. Вынуть патрон лампы.

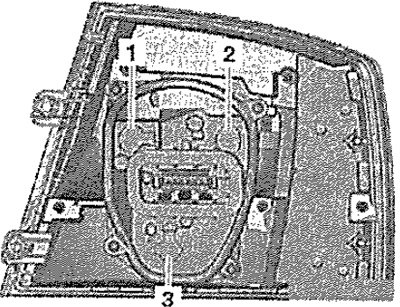

Общая схема монтажа ламп накаливания
1. Лампа накаливания фонаря заднего хода P21W (12 В, 21 Вт)
2. Лампа накаливания указателя поворота PY21W (12 В, 21 Вт)
3. Лампа накаливания заднего противотуманного фонаря H21W (12 В, 21 Вт)
Модуль светодиодов — стоп-сигнал и габаритный огонь. Установка в обратном порядке.
Указание: Проверить уплотнитель на отсутствие повреждений. При установке патрона завести идущий к светодиодному модулю кабель в фонарь так, чтобы он не был зажат между патроном и корпусом фонаря. Модуль светодиодов встроен в фонарь и не может быть заменён по отдельности.
