- Габаритные огни: мощность лампы 5 Вт
- Остальные фонари: мощность лампы 21 Вт

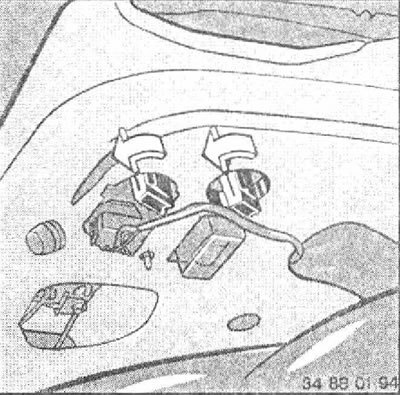

Блок фонарей в задней части кузова
Для доступа к этим лампам отогните покрытие пола и снимите облицовку, открыв фиксаторы.
Слегка нажмите на соответствующий патрон и поверните его влево. Вытащите патрон и замените лампу.

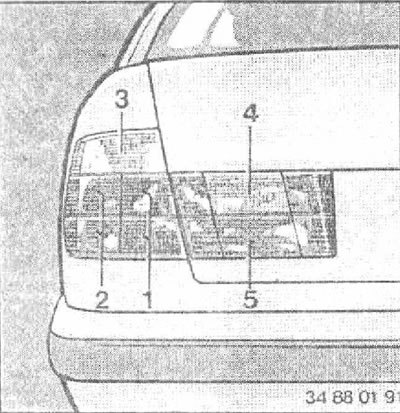

Блок фонарей в крышке багажника
Отогните покрытие крышки багажника, слегка нажмите на соответствующий патрон и поверните его влево. Вытащите патрон и замените лампу.
1 - Задний габаритный фонарь и светоотражатель (красный)
2 - Стоп-сигнал (красный)
3 - Указатель поворота (желтый)
4 - Фонарь заднего хода (белый)
5 - Противотуманный фонарь (красный)

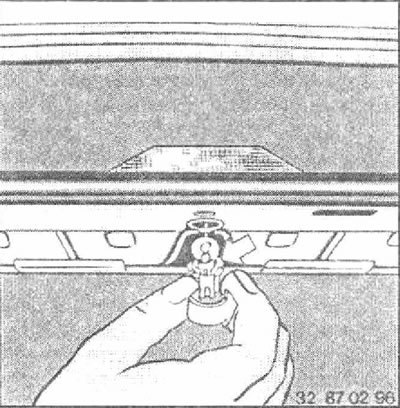

Центральный стоп-сигнал*
Лампа мощностью 21 Вт. Откройте крышку багажника, слегка нажмите на патрон лампы, поверните его влево и вытащите. Замените лампу.
Передние указатели поворота
Лампа мощностью 21 Вт.
Сожмите фиксирующие язычки патрона лампы и вытащите его.
Выньте лампу, слегка нажав на нее и повернув влево.
Боковые указатели поворота
Лампа мощностью 5 Вт.
Выверните винт с крестообразным шлицем, сдвиньте плафон бокового указателя вперед и снимите его.
Выньте лампу, слегка нажав на нее и повернув влево.
Фонарь освещения номерного знака
Лампа мощностью 5 Вт.
Выверните винт с крестообразным шлицем. Вытащите плафон вместе с резиновым уплотнением. Извлеките лампу из пружинного держателя и замените ее.
Внутреннее освещение салона
Передние фонари: 10 Вт
При наличии лампы для чтения:
- Основная лампа: 15 Вт
- Лампа для чтения: 10 Вт
Замена лампы:
- Основная лампа: вытащите фонарь, снимите рефлектор, замените лампу.
- Лампа для чтения: Вытащите лампу, слегка надавив на нее и повернув влево.
Задние фонари: 10 Вт
Замена лампы:
- Основная лампа: вытащите фонарь, снимите рефлектор, замените лампу.
- Лампа для чтения: Вытащите лампу, слегка надавив на нее и повернув влево.
Освещение багажника
Мощность лампы 10 Вт
Фонарь под вещевой полкой за задними сиденьями: Вытащите фонарь, поддев его отверткой, и замените лампу.
Лампа в крышке багажника: Снимите плафон, замените лампу
Освещение моторного отсека
Мощность лампы 10 Вт
Отожмите фиксаторы, удерживающие плафон, с помощью отвертки, снимите плафон, замените лампу.
