Octavia
Выключить зажигание и все потребители электроэнергии. Снять облицовку двери багажного отсека. Выкрутить винты -2- (0,8 Нм). Отпереть фиксаторы -стрелки-.

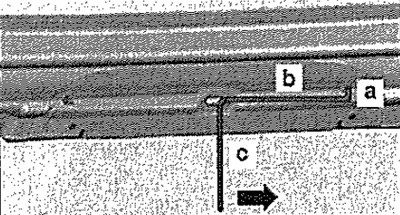

Указание: Для облегчения разблокировки фиксаторов можно использовать сварочную проволоку диаметром 4 мм, изогнутую, как показано.
- а = 8 мм
- b = 115 мм
- с = 120 мм
Отсоединить разъём -1-. Снять дополнительный стоп-сигнал. Установка в обратном порядке.
Указание: Дополнительный (верхний) стоп-сигнал состоит из светодиодов, которые по отдельности не заменяются.
Combi

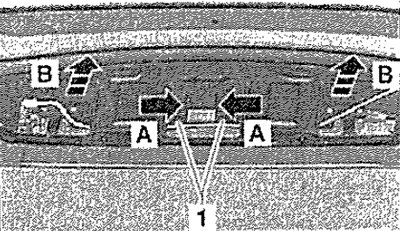

Выключить зажигание и все потребители электроэнергии. Снять облицовку двери багажного отсека. Сдвинуть планки -1- -стрелки А- и вынуть их из стоп-сигнала -стрелки В-.

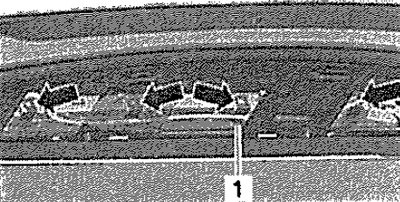

Поддеть отвёрткой и вынуть фиксаторы -1- -стрелки-.
Указание: Прокладка по периметру приклеена (для надёжной герметизации) приклеена к кузову. С силой, медленно и осторожно, выдавить края фонаря из проёма.

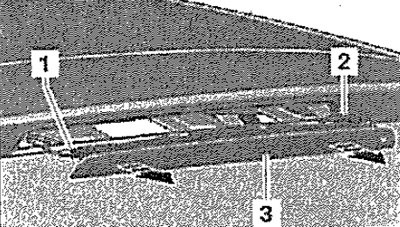

Нажимая сзади, выдавить стоп-сигнал -3- из проёма -стрелки-. Отсоединить разъём -1-. Повернув скобу, отпереть и отсоединить разъём стеклоомывателя -2-. Если снятый фонарь устанавливается снова: проверить уплотнитель по периметру. Он защищает фонарь от грязи и пыли.
Указание: При обнаружении малейшего повреждения заменить уплотнитель.
Установка
Указание: Дополнительный (верхний) стоп-сигнал состоит из светодиодов, которые по отдельности не заменяются.
Надеть металлические хомуты -2- на стоп-сигнал.
Указание: Металлические хомуты -2- надо установить так, чтобы выступы на их концах зашли под кромку стекла фонаря (если хомуты установлены правильно, то при сжатии -стрелки С- они пружинят).
Надеть стопорные планки -1- на фонарь -стрелки А- и зафиксировать их, сдвинув до упора -стрелки В-. Если устанавливается первоначальная фара, то проверить надёжность и правильное положение уплотнения по периметру.
Указание: При обнаружении малейшего повреждения заменить уплотнитель. Перед установкой нового уплотнителя, не забудьте снять защитную плёнку. Проём, в котором устанавливается фонарь, должен быть очищен от грязи и остатков клея.

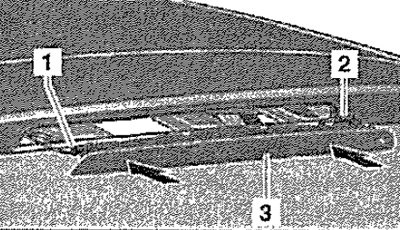

Подсоединить разъём -1- и разъём стеклоомывателя -2-. Вставить собранный стоп-сигнал -3- в проём на двери багажного отсека -стрелки-. Проверить работу и герметичность стоп-сигнала.
