Общее описание, распознавание и индикация неисправностей
Существует два варианта противотуманных фар (кроме Octavia RS) со следующими функциями: противотуманные фары; противотуманные фары с функцией статического адаптивного освещения (функция освещения Corner) и два варианта дизайна (чёрная или серебристая рамка). Octavia RS — с функциями: противотуманные фары — горят обе лампы накаливания; противотуманные фары и адаптивное освещение — в качестве адаптивного освещения горит только лампа у внешнего края. Задачей противотуманных фар с функцией „Corner" является лучшее освещение окружающего пространства при поворотах, парковке и т.п.; управляет функцией блок управления бортовой сети -J519-.
Распознавание и индикация неисправностей
Блок управления бортовой сети -J519- оснащён самодиагностикой, которая облегчает поиск неисправности. Для проверки и поиска неисправностей противотуманных фар с функцией „Corner" Тестер использовать функцию „Ведомый поиск неисправностей".
Снятие и установка противотуманных фар
Снятие (кроме Octavia RS)
Вставить крючок, напр. для снятия декоративного колпака колеса (бортовой инструмент) в отверстие в решетке -верхняя стрелка-, последовательно высвободить решётку -1- от фиксаторов и снять её.
Выкрутить винты -1- (1,5 Нм)
Осторожно! При использовании рычажного инструмента заклеить места, куда вставляется рычажный инструмент, обычной клейкой лентой.

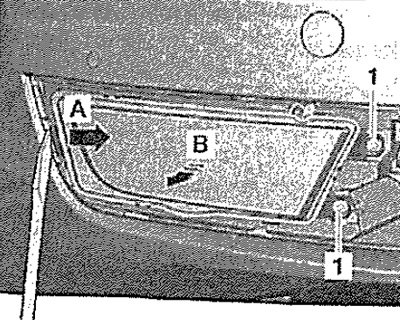

С помощью отвёртки разблокировать фиксатор -стрелка А- и извлечь противотуманную фару -стрелка В-. Отсоединить разъём.
Снятие — Octavia RS

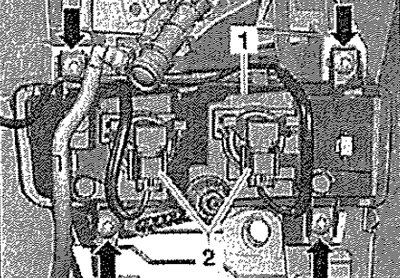

Левая фара - снять передний бампер. Правая фара — а/м с автономным отопителем — снять передний бампер, без автономного отопителя - снять правый передний подкрылок. Вывернуть винты -стрелки-. Отсоединить разъёмы -2- и вынуть фару -1-.
Установка в обратном порядке.
Замена лампы противотуманной фары
Предупреждение! Лампы накаливания Н8 и Н16 находятся под давлением и могут треснуть при замене — опасность травмирования! При замене ламп надеть перчатки и защитные очки. При установке лампы накаливания не касаться стеклянной колбы. Ваши пальцы могут оставить на колбе следы смазки, которые при включении лампы накаливания испаряются и вызывают помутнение колбы.
Выключить зажигание и все потребители электроэнергии.
Все а/м, кроме Octavia RS
Снять противотуманную фару с неисправной лампой.
Octavia RS

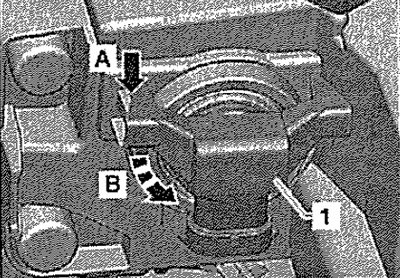

Левая фара — снять передний бампер. Правая фара — снять правый передний подкрылок. Маленькой отвёрткой осторожно отпереть фиксатор -стрелка А- и снять рассеиватель -1- -стрелка В-.
Все а/м

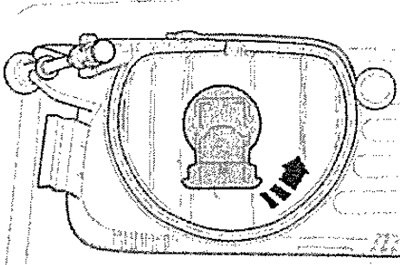

Повернуть патрон с лампой в -направлении стрелки- и извлечь.
Замена перегоревшей лампы накаливания: все а/м, кроме, Octavia RS — лампа накаливания Н8, Octavia RS — лампа накаливания Н16. Установка в обратном порядке.
