Снятие и установка блока управления газоразрядной лампы -J343- левой или -J344- правой фары

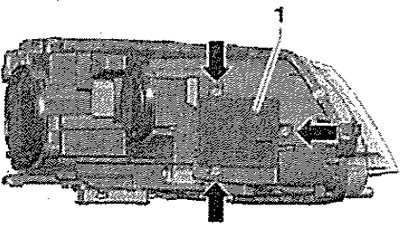

Снять фару. Выкрутить винты -стрелки- (1,4 Нм) и извлечь блок управления -1-. Разблокировать и отсоединить разъёмы.
Установка
Установка в обратном порядке.
Указание: При установке блока правильно разместить уплотнение, проникновение воды внутрь может вызвать разрушение фары.
Снятие и установка блока управления -J667- левой или -J668- правой фары

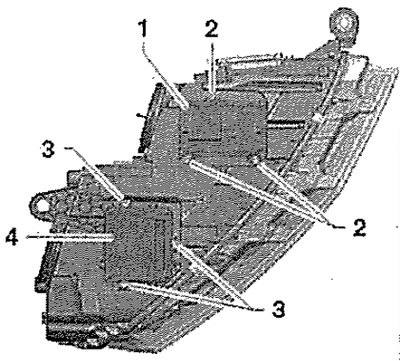

Снять фару. Выкрутить винты -2- (1,4 Нм) и извлечь блок управления -1-. Разблокировать и отсоединить разъём.
Установка
Установка в обратном порядке.
Указание: При установке блока правильно разместить уплотнение, проникновение воды внутрь может вызвать разрушение фары.
Снятие и установка блока управления дневного режима освещения и габаритного огня -J860- (светодиодный модуль) слева или -J861- справа
С левой стороны — снять фару. С правой стороны — снять правый передний подкрылок. Выкрутить винты -3- (1,4 Нм) и извлечь блок управления -4-.
Установка
Установка в обратном порядке.
Указание: При установке блока правильно разместить уплотнение, проникновение воды внутрь может вызвать разрушение фары.
Снятие и установка блока управления адаптивного освещения и коррекции угла наклона фар -J745-
Блок управления находится над педалью тормоза.
Указание: Если блок управления заменяется, то подключить Тестер и в режиме "Ведомый поиск неисправностей" выбрать функцию "Замена блока управления" для соответствующего блока управления.

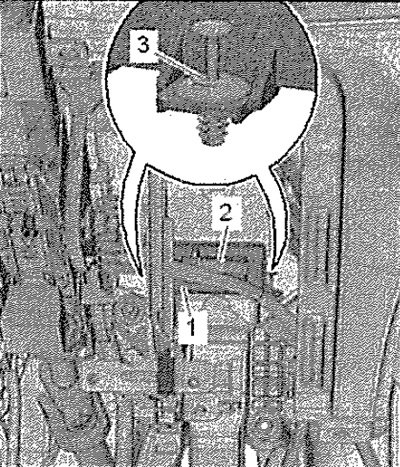

Выключить зажигание и все потребители электроэнергии. Снять подушку безопасности для ног. Снять дефлектор в пространстве для ног на стороне водителя. Снять опорный кронштейн педали тормоза. Вытянуть штифт и снять распорную втулку -3-. Опустить блок -1- вниз, разблокировать и отсоединить разъём -2-.
Установка в обратном порядке.
