Регулятор освещения выключателей и приборов управления, регулировки дальности света, стеклоочистителя и омывателя, регулировки дальности света... [
Audi A3 8L
]
Главная
Ауди
А3
1996-2003
Электрооборудование
Электрические схемы
0

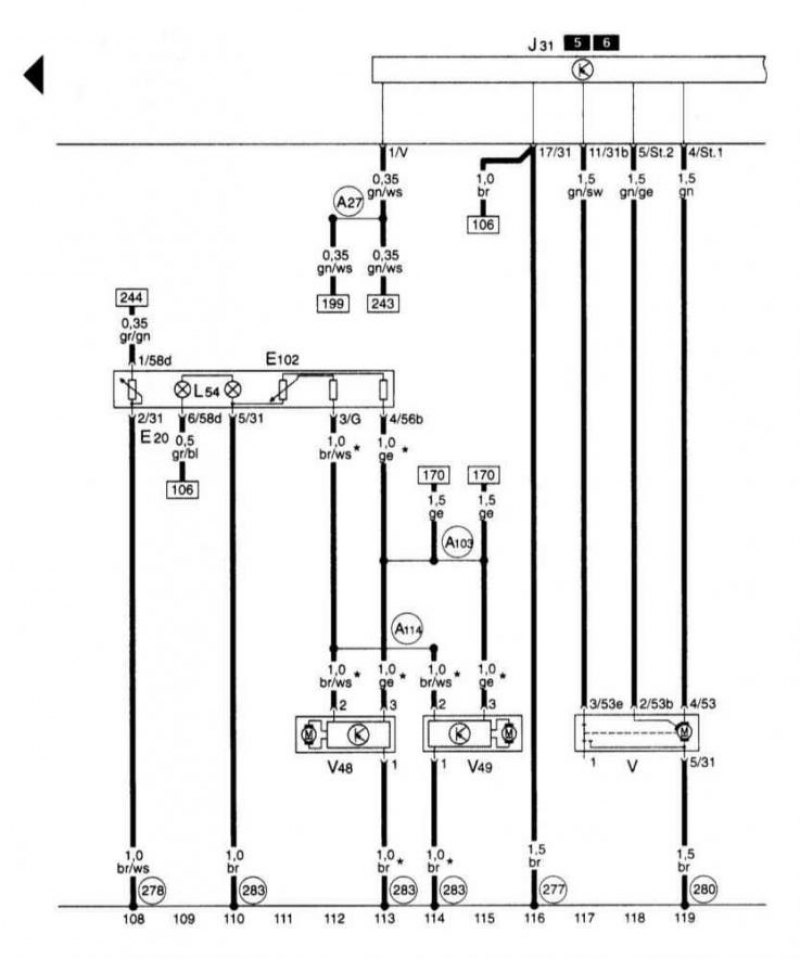

Регулятор освещения выключателей и приборов управления, регулировки дальности света, стеклоочистителя и омывателя, регулировки дальности света (не относится к системе Motronic турбодвигателя 1.8 л 154 кВт S3).
◀ Предыдущая
Ауди А3 8Л: Электрические схемы
Следующая ▶
Переключатель света, подрулевой переключатель левый
Выключатель прикуривателя, разгрузочное реле для контакта X
Прибор управления для Motronic, датчика кислорода, измерителя массы воздуха...
Прибор управления для Motronic, блока управления дроссельной заслонкой
Прибор управления для Motronic, датчиков детонации, датчика числа оборотов двигателя...
Прибор управления для Motronic, реле топливного насоса, инжекторов...
Аккумуляторная батарея, стартер, генератор, главный блок предохранителей...
Соединения массы
Обозначения на электрических схемах
Пояснительные замечания к схемам электрических соединений
Правый подрулевой переключатель, стеклоочиститель и омыватель, очиститель заднего стекла
Габаритные огни, стоп-сигналы, фонари заднего хода, туманные фонари
Звуковой сигнал, обогреваемое заднее стекло, прикуриватель, подсветка пепельницы
Коробка предохранителей, обогреваемое сопло омывателя, освещение вещевого ящика...
Коробка предохранителей, обогреваемое сопло, освещение вещевого ящика...
Коробка предохранителей
Коробка предохранителей, штекер диагностики, радиоподготовка
Сигналы поворота и аварийная сигнализация
Лампы освещения багажника, выключатель контактов двери
Блок панели приборов, комби-процессор в блоке панели приборов, контроль стояночного тормоза
