Снятие
1. Отсоедините аккумулятор.
Предупреждение! Соблюдайте меры предосторожности, касающиеся обращения с надувными подушками безопасности.
2. Снимите надувную подушку безопасности на рулевом колесе, см. соответствующую главу.
3. Выровняйте колеса, установив их для движения прямо, и снимите рулевое колесо, см. соответствующую главу.
4. Снимите облицовку рулевой колонки, см. соответствующую главу.

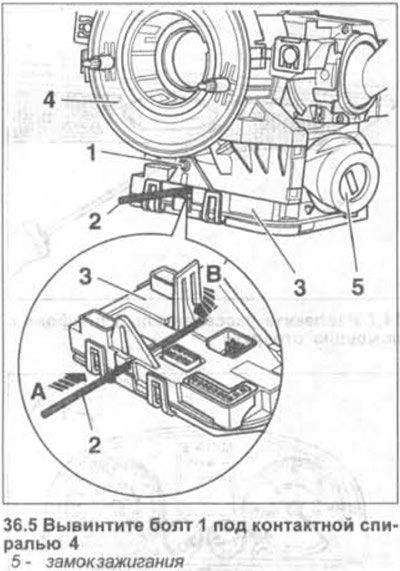

5. Вывинтите болт 1 под контактной спиралью 4 (см. иллюстрацию).
6. Вставьте в отверстие на блоке 3 управления рулевой колонкой сверло 2 или соответствующую проволоку диаметром 2,5 мм, задвинув её на глубину примерно 45 мм (см. стрелку А на иллюстрации 36.5). Таким способом выполняется отжатие внутреннего стопора (см. стрелку В).
7. Отожмите отверткой стопорный выступ на тыльной стороне блока управления 3 (см. стрелку на иллюстрации).
8. Отсоедините блок управления от рулевой колонки, подав его вниз.
9. Отсоедините штекер 6 на блоке управления (см. иллюстрацию 36.7).
10. Извлеките стопорный фиксатор на штекере 7 и отсоедините штекер от блока управления (см. иллюстрацию 36.7).
Внимание! При установке блока следите за тем, чтобы не были погнуты контактные штифты штекеров. Сами штекеры при соединении должны зафиксироваться, что сопровождается отчетливо слышимым щелчком.
11. Приподнимите немного вверх стопорные поводки (см. стрелки на иллюстрации) и отсоедините контактную спираль 1 от рулевой колонки.
Источник статьи доступен на сайте (Autoinstruction.ru)
Внимание! Не допускается смещать положение спирали. Для этого её следует зафиксировать скотчем.
Внимание! На спирали имеется опорная метка, которая видна через небольшое смотровое окошко.
12. Отсоедините датчик 1 угла поворота от подрулевого выключателя, подав его назад (см. стрелку на иллюстрации).
13. Вставьте в щель между выключателем и корпусом спирали шаблон 1 толщиной 1,0 мм и отожмите удерживающий выступ (см. стрелку А на иллюстрации).
14. Отсоедините подрулевой выключатель 2, подав его назад от корпус спирали (см. стрелку В на иллюстрации 36.13).
15. Отсоедините, действуя таким же образом, подрулевой выключатель указателя поворота.
Установка
Установка подрулевых выключателей выполняется в последовательности, обратной снятию. Выключатели при подсоединении должны зафиксироваться с отчетливо слышным щелчком.
При замене прежнего подрулевого выключателя на новый в мастерской следует выполнить основные настройки. При замене блока управления у него следует также ввести соответствующий код (работы выполняются в мастерской).
