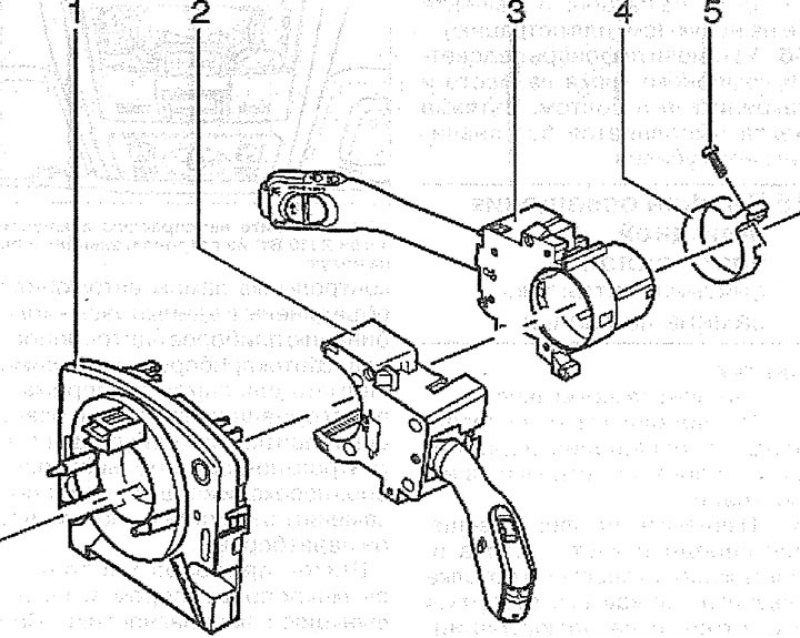

17.0. Блок подрулевых выключателей: 1 - контактное кольцо и датчик угла поворота рулевого колеса
2 - подрулевой выключатель стеклоочистителя/омывателя
3 - подрулевой выключатель указателя поворота/переключения ближнего/ дальнего света
4 - зажимное кольцо
5 - болт. Момент затяжки 3 Нм
Снятие
1. Опустите рулевую колонку до упора вниз.
2. Отсоедините при выключенном зажигании клемму провода «массы» (-) от отрицательного полюса аккумулятора.
Внимание! Если радиоприемник имеет код доступа, то при отключении аккумулятора этот код удаляется. После подключения аккумулятора радиоприемник можно будет включить только лишь после ввода соответствующего кода или же прибегнув к услугам мастерской AUDI или завода-изготовителя радиоприемника. Поэтому перед отсоединением аккумулятора уточните и запишите введенный код.
3. Снимите блок подушки безопасности на рулевом колесе.
Внимание! Все работы, связанные с системой надувных подушек безопасности следует поручать специализированной мастерской.
4. Снимите рулевое колесо (см. соответствующую главу).
5. Подденьте сбоку крышку 1 на панели приборов, а затем снимите её (см. иллюстрацию).

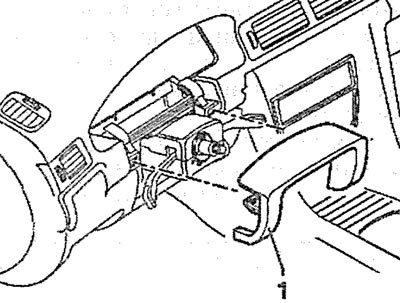

17.5. Подденьте сбоку крышку 1 на панели приборов, а затем снимите её
6. Снимите кожух рулевой колонки, вывинтив соответствующие болты крепления.
7. Вывинтите болты 1, 3, 5-7 и снимите верхнюю 4 и нижнюю 2 накладки блока подрулевых выключателей (см. иллюстрацию).

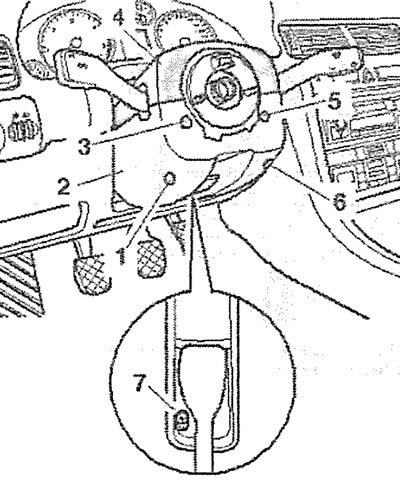

17.7. Вывинтите болты 1, 3, 5-7 и снимите верхнюю 4 и нижнюю 2 накладки блока подрулевых выключателей
8. Отсоедините штекеры 1 и 2 (см. иллюстрацию).

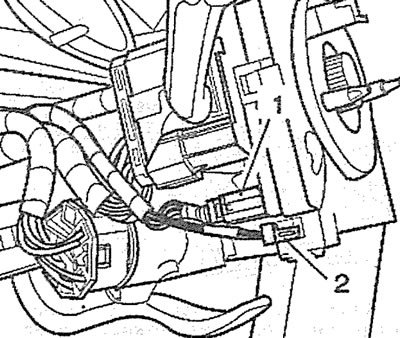

17.8. Отсоедините штекеры 1 и 2
9. Убедитесь, что в отверстии (см. стрелку 1 на иллюстрации 17.9) контактного кольца видна желтая метка, а обе метки (см. стрелки на иллюстрации 17.9) на корпусе кольца находятся на одной линии. Зафиксируйте контактное кольцо в этом положении скотчем (см. стрелку на иллюстрации 17.9а).

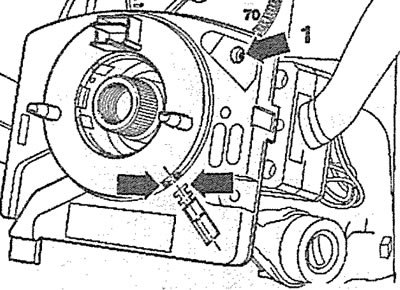

17.9. Убедитесь, что в отверстии (см. стрелку 1) контактного кольца видна желтая метка, а обе метки (см. стрелки) на корпусе кольца находятся на одной линии |

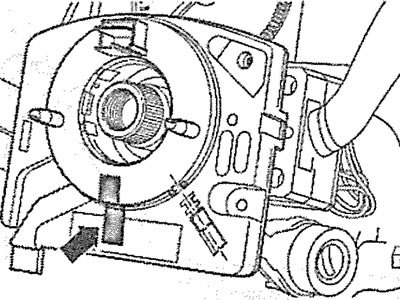

17.9а. Зафиксируйте контактное кольцо в этом положении скотчем (см. стрелку) |
10. Ослабьте болт 2 хомута крепления подрулевых выключателей настолько, чтобы они достаточно легко перемещались (см. иллюстрацию).

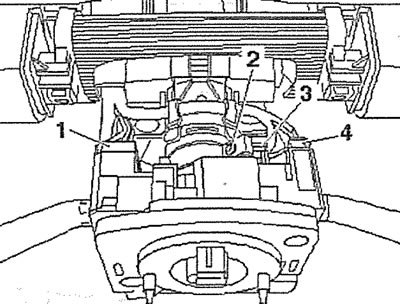

17.10. Ослабьте болт 2 хомута крепления подрулевых выключателей настолько, чтобы они достаточно легко перемещались
Информация доступна на портале [autoinstruction.ru]
11. Отсоедините штекеры 1, 3 и 4 (см. иллюстрацию 17.10), а затем снимите выключатели с рулевого вала.
Установка
Установка подрулевых выключателей производится в последовательности, обратной снятию.
12. Выровняйте подрулевой выключатель 2 и нижнюю часть 3 кожуха рулевой колонки так, чтобы отступ «а» от рулевого колеса составил 3 мм. В этом положении затяните болт 1 хомута крепления выключателя (см. иллюстрацию).

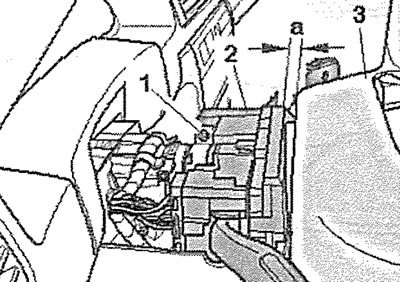

17.12. Выровняйте подрулевой выключатель 2 и нижнюю часть 3 кожуха рулевой колонки так, чтобы отступ «а» от рулевого колеса составил 3 мм. В этом положении затяните болт 1 хомута крепления выключателя
