Головная фара

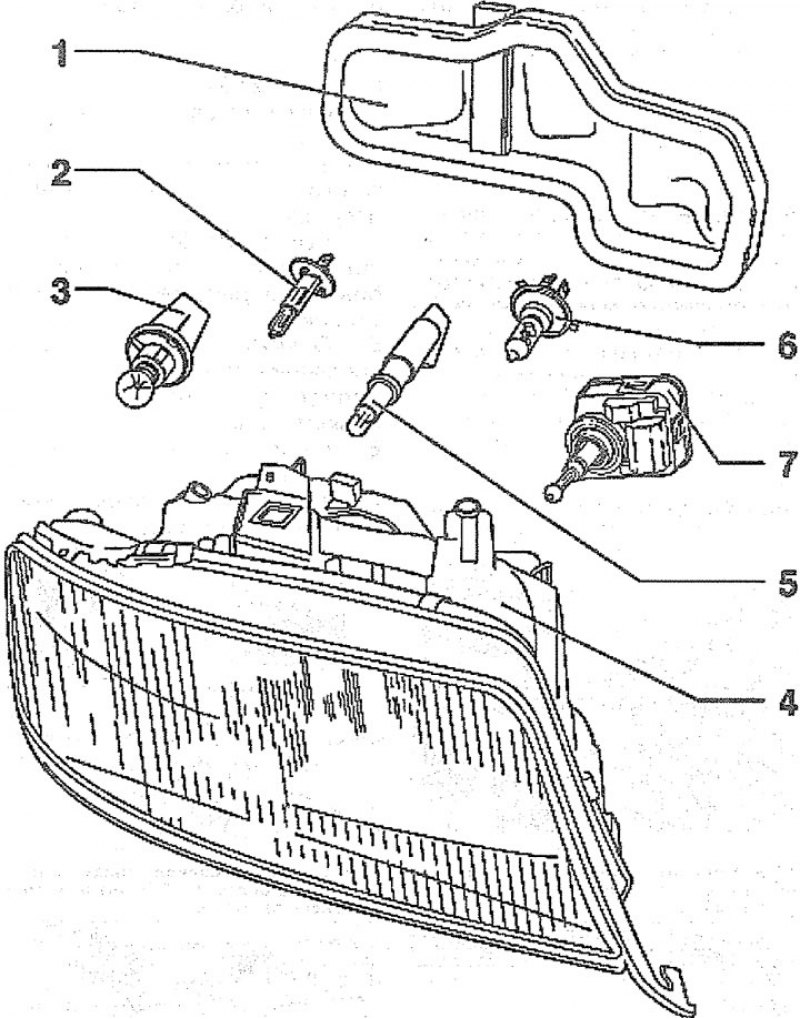

13.0. Головная фара: 1 - крышка фары; 2 - лампочка ближнего света - Н1 (55 Вт); 3 - лампочка указателя поворота оранжевого цвета (21 Вт); 4 - корпус фары; 5 - лампочка стояночного света (5 Вт) 6- лампочка дальнего света - Н7 (55 Вт); 7 - электродвигатель корректора фары
Внимание! При замене фары на новую измерьте и запишите расстояние «а» от головки пластмассового болта до корпуса фары (см. иллюстрацию 13.6), чтобы при установке отрегулировать положение новой фары.
Снятие
1. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
Внимание! При отключении аккумулятора код радиоприемника удаляется. После подключения аккумулятора радиоприемник можно будет включить только лишь после ввода соответствующего кода или же прибегнув к услугам мастерской AUDI или завода-изготовителя радиоприемника. Поэтому перед отсоединением аккумулятора уточните и запишите введенный код.
2. Снимите передний бампер (см. соответствующую главу).
3. Вывинтите два болта 1, которыми крепится фара (см. иллюстрацию).

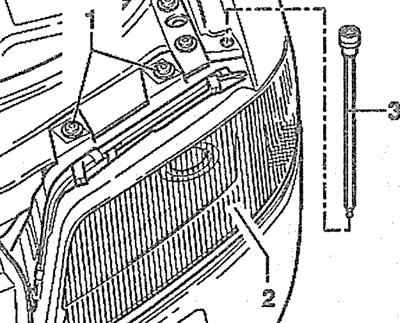

13.3. Вывинтите два болта 1, которыми крепится фара
4. Вывинтите через отверстие на внешней стороне с помощью длинной отвертки 3 еще один болт крепления фары (см. иллюстрацию 13.3).
5. Поверните фару по направлению к осевой линии автомобиля (см. стрелки на иллюстрации), отсоедините штекер на тыльной стороне фары и аккуратно извлеките ее из монтажного места.
Установка
Установка головной фары производится в последовательности, обратной снятию.
6. Ввинтите пластмассовый болт на расстояние «а», которое было перед снятием прежней фары, отрегулировав тем самым положение новой фары (см. иллюстрацию).
13.6. Ввинтите пластмассовый болт на расстояние «а», которое было перед снятием прежней фары, отрегулировав тем самым положение новой фары
7. Установите фару в проем на кузове (см. стрелку 1 на иллюстрации), заведите ушко фары в направляющую (см. стрелку 2 на иллюстрации).

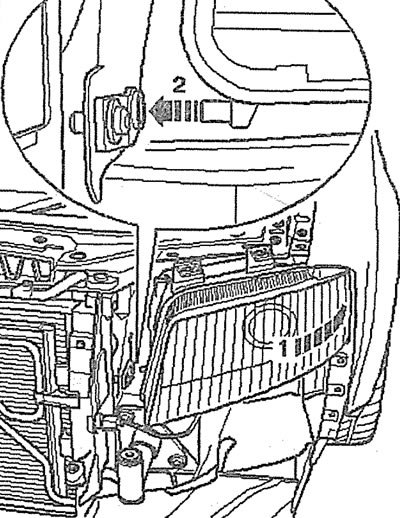

13.7. Установите фару в проем на кузове (см. стрелку 1), заведите ушко фары в направляющую (см. стрелку 2)
8. Убедитесь, что зазоры между корпусом фары и рядом находящимися деталями кузова одинаковы. При необходимости выправьте положение фары.
Задний фонарь

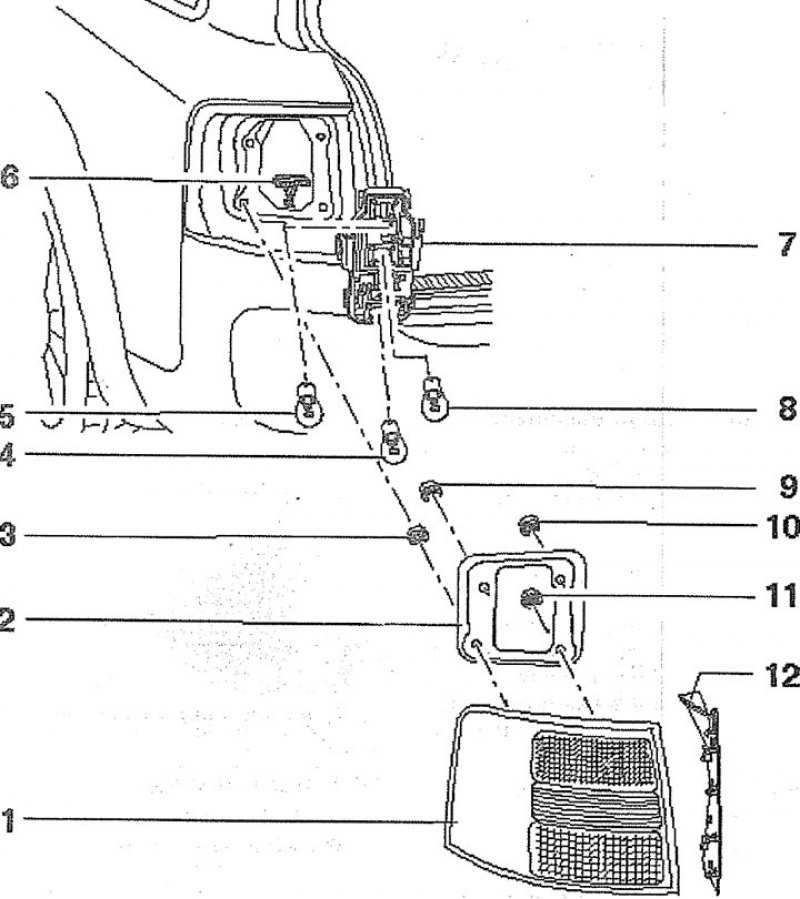

13.0а. Задний фонарь: 1 - корпус фонаря; 2 - уплотнительная прокладка; 3 - гайка. Момент затяжки - 4 Нм; 4 - лампочка стоп-сигнала/фонаря заднего хода (21/5 Вт); 5 - лампочка указателя поворота (21 Вт); 6 - штекер; 7 - плата лампочек; 8 - лампочка фонаря заднего хода (21 Вт); 9 - гайка. Момент затяжки - 4 Нм; 10 - гайка. Момент затяжки - 4 Нм; 11 - гайка. Момент затяжки - 4 Нм; 12 - накладка
(Источник расположен на веб-ресурсе: AutoInstruction.ru)
Снятие
9. Выключите зажигание.
10. Установите переключатель наружного освещения на панели приборов в положение «О».
11. Снимите боковую обивку багажника.
12. Отсоедините штекер 5, затем отвинтите гайки 1-4 крепления заднего фонаря (см. иллюстрацию).

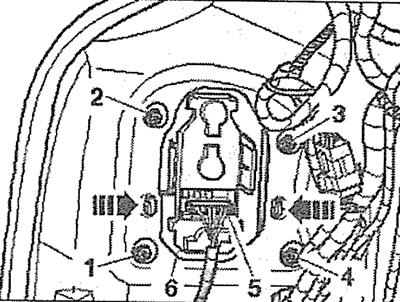

13.12. Отсоедините штекер 6, затем отвинтите гайки 1-4 крепления заднего фонаря. Момент затяжки гаек - 4 Нм
13. Сожмите фиксаторы (см.стрелки на иллюстрации 13.12) и аккуратно извлеките задний фонарь.

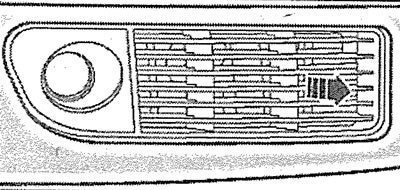

13.13. Снимите вентиляционную решетку в нижней части бампера (см. стрелку)
Установка
Установка заднего фонаря производится в последовательности, обратной снятию.
14. Осмотрите уплотнительную прокладку заднего фонаря. При наличии повреждений прокладку замените.
Противотуманные фары
Снятие
15. Выключите зажигание.
16. Установите переключатель наружного освещения на панели приборов в положение «О».
17. Автомобили с дизельным двигателем. Снимите передний бампер (см. соответствующую главу).
18. Снимите вентиляционную решетку в нижней части бампера (см. стрелку на иллюстрации).

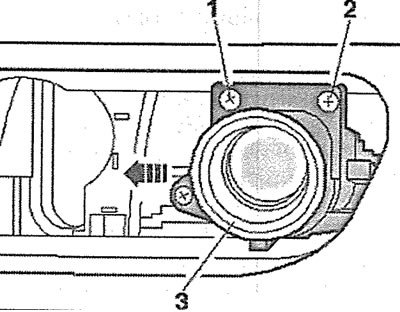

13.19. Вывинтите болты 1 и 2 крепления противотуманной фары 3. Автомобили выпуска до октября 2002 года
19. Автомобили выпуска до октября 2002 года. Вывинтите болты 1 и 2 крепления противотуманной фары 3 и извлеките ее из бампера, подав в направлении, указанном стрелкой на иллюстрации.
20. Автомобили выпуска с октября 2002 года. Вывинтите болты (см. стрелки на иллюстрации) крепления противотуманной фары и аккуратно извлеките ее из бампера.

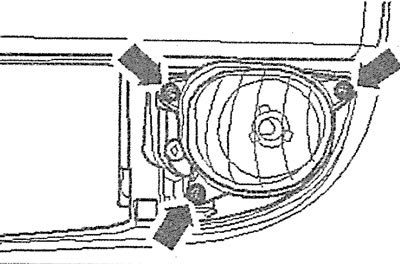

13.20. Вывинтите болты (см. стрелки) крепления противотуманной фары и аккуратно извлеките ее из бампера. Автомобили выпуска с октября 2002 года
21. Отсоедините штекер на тыльной стороне противотуманной фары.
Установка
Установка противотуманной фары производится в последовательности, обратной снятию.
22. Момент затяжки болтов крепления противотуманной фары составляет 6 Нм.
Боковой повторитель указателя поворота
Снятие
23. Выключите зажигание.
24. Надавите на рассеиватель бокового повторителя указателя поворота в направлении, указанном стрелкой на иллюстрации, и аккуратно извлеките его из монтажного отверстия на крыле.

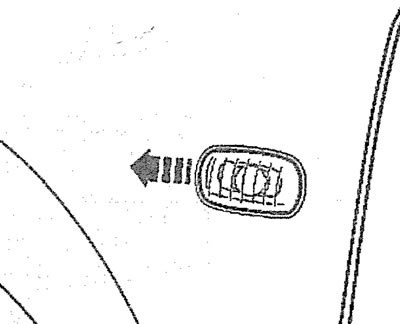

13.24. Надавите на рассеиватель бокового повторителя указателя поворота в указанном направлении (см. стрелку) и аккуратно извлеките его из монтажного отверстия на крыле
25. Отсоедините штекер на тыльной стороне бокового повторителя указателя поворота.
Установка
Установка бокового повторителя указателя поворота производится в последовательности, обратной снятию.
Дополнительный стоп-сигнал
Снятие
26. Снимите, поддев небольшой отверткой, обе заглушки 2 с левой и правой сторон дополнительного стоп-сигнала 1 (см. иллюстрацию).
27. Вывинтите два шурупа 3 (см. иллюстрацию 13.26).
28. Извлеките дополнительный стоп-сигнал из монтажного отверстия, отжав фиксирующие поводки 4 (см. иллюстрацию 13.26), отсоедините штекер.

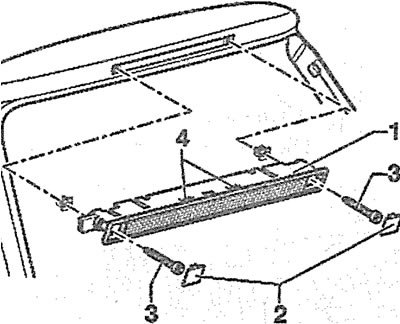

13.26. Снимите, поддев небольшой отверткой, обе заглушки 2 с левой и правой сторон дополнительного стоп-сигнала 1
Установка
Установка дополнительного стоп-сигнала производится в последовательности, обратной снятию.
