Снятие
1. Выключите зажигание и извлеките ключ из замка зажигания.
2. Снимите обивку двери, см. соответствующую главу.
3. Отсоедините штекер 1 (см. иллюстрацию).
4. Высверлите соответствующим сверлом заклепки (см. стрелки на иллюстрации 41.3) и снимите неисправный динамик.
5. Удалите все опилки и устраните возможное повреждение лакокрасочного слоя.
Установка
6. Установите новый динамик и закрепите его заклепками или же шурупами-саморезами.
7. Подсоедините к динамику штекер и установите на место обивку двери, см. соответствующую главу.
Динамик среднего тона
Снятие
Внимание! Динамик среднего тона крепится на тыльной стороне обивки передней двери.
8. Выключите зажигание и извлеките ключ из замка зажигания.
9. Снимите обивку двери, см. соответствующую главу.
10. Отсоедините штекер от динамика.

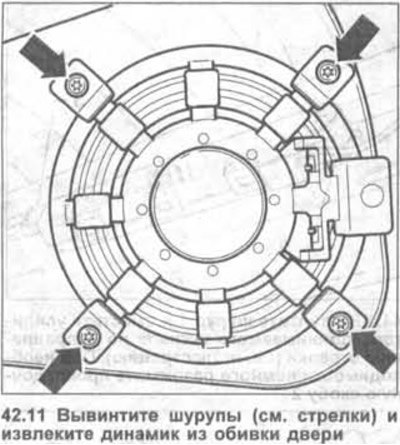

11. Вывинтите шурупы (см. стрелки на иллюстрации) и извлеките динамик из обивки двери.
Установка динамика среднего тона выполняется в последовательности, обратной снятию.
Передний динами к высокого тона
Снятие
Внимание! Динамик высокого тона встроен в треугольную накладку оконного проема двери. При неисправности динамика его следует менять на новый вместе с накладкой.
12. Выключите зажигание и извлеките ключ из замка зажигания.
13. Снимите обивку передней двери, см. соответствующую главу.
14. Отсоедините штекер от динамика высокого тона.
15. Вывинтите шуруп крепления треугольной накладки.
16. Извлеките динамик вместе с треугольной накладкой, поддев их пластмассовым клином, например, HAZET 1965-20.
Установка
Установка динамика высокого тона выполняется в последовательности, обратной снятию.

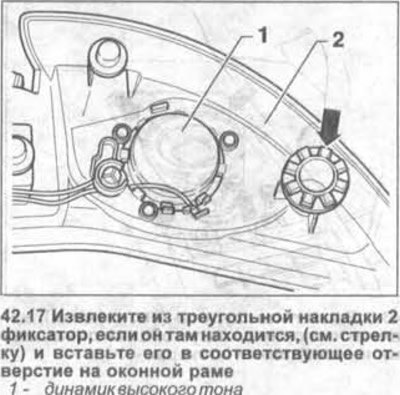

17. Извлеките из треугольной накладки 2 фиксатор, если он там находится, (см. стрелку на иллюстрации) и вставьте его в соответствующее отверстие на оконной раме.
Задний динамик высокого тона. Четырехдверные автомобили
Снятие
Внимание! Динамик высокого тона крепится на тыльной стороне обивки задней боковой двери.
18. Выключите зажигание и извлеките ключ из замка зажигания.
19. Снимите обивку двери, см. соответствующую главу.
20. Отсоедините штекер от динамика.

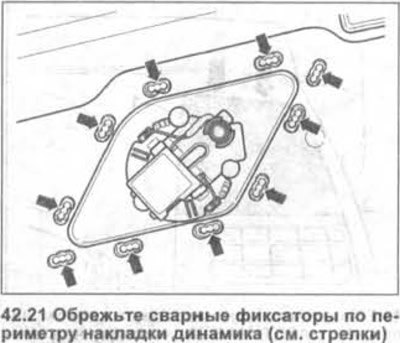

21. Обрежьте сварные фиксаторы по периметру накладки динамика (см. стрелки на иллюстрации).
Внимание! На иллюстрации показан задний динамик высокого тона автомобиля Golf. На автомобилях Golf Plus устанавливаются динамики другой формы, которые крепятся при помощи четырех сварных фиксаторов.
22. Снимите накладку вместе с динамиком.
Установка
23. Закрепите накладку вместе динамиком высокого тона на обивке двери.
24. Запаяйте пластмассовые фиксаторы.
25. Подсоедините к динамику штекер.
26. Установите на место обивку задней боковой двери, см. соответствующую главу.
Задние динамики. Двухдверные автомобили
Снятие
Динамик высокого тона закреплен на тыльной стороне боковой обивки задней части салона.
Динамик низкого тона закреплен на боковой стороне заклепками.
27. Выключите зажигание и извлеките ключ из замка зажигания.
28. Снимите обивку с боковой стенки задней части салона, см. соответствующую главу.
Внимание! Соединительный провод динамика высокого тона очень короткий и поэтому возможен его обрыв.

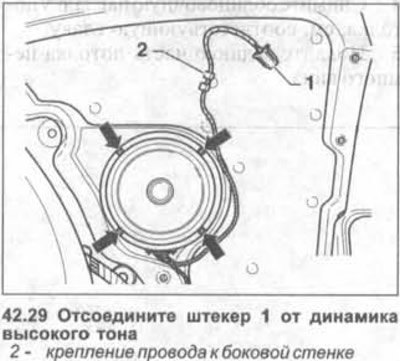

29. Отсоедините штекер 1 от динамика высокого тона (см. иллюстрацию).
30. Расфиксируйте штекер динамика низкого тона и отсоедините его.
31. Высверлите соответствующим сверлом заклепки, которыми крепится динамик низкого тона и снимите его.
32. Обрежьте сварные фиксаторы по периметру накладки динамика высокого тона (см. стрелки на иллюстрации 42.21).
33. Снимите накладку вместе с динамиком с обивки боковой стенки.
Установка
34. Закрепите накладку вместе динамиком высокого тона на боковой обивке салона и запаяйте пластмассовые фиксаторы.
35. Закрепите динамик высокого тона с помощью заклепок или же шурупами-саморезами.
36. Подсоедините к динамикам штекеры.
37. Установите на место боковую обивку салона, см. соответствующую главу.
