Схема 9. Выключатель темпомата, реле клеммы X, реле угла наклона рулевой колонки... (Volkswagen Golf V «Mk5»)

  • Главная
  • Фольксваген
  • Гольф
  • V (2003-2010)
  • Электрооборудование
  • Электрические схемы
  • Схема 9. Выключатель темпомата, рел…
0

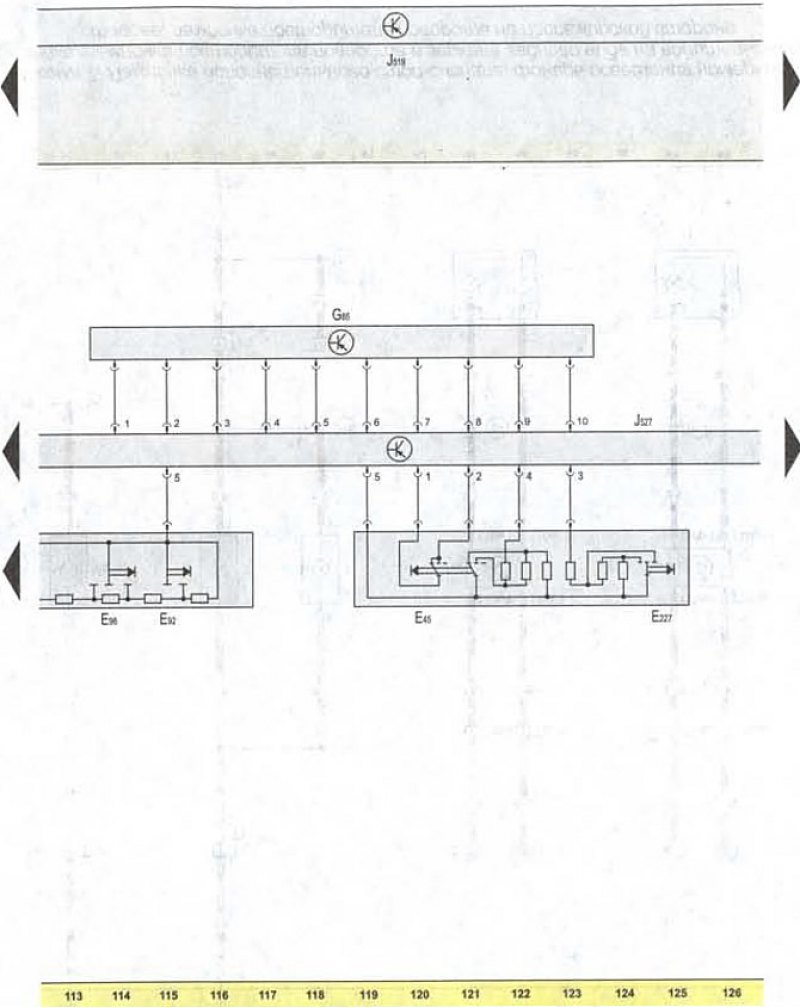

Схема 9. Выключатель темпомата, разгрузочное реле клеммы X, реле угла наклона рулевой колонки, датчик угла поворота:

Схема 9. Выключатель темпомата, разгрузочное реле…

  • Е45 выключатель темпомата
  • Е86 клавиша переключения режимов дисплея
  • Е92 клавиша сброса (Reset)
  • Е227 клавиши темпомата
  • G85 датчик угла поворота возле реле угла наклона рулевой колонки
  • J59 разгрузочное реле контакта X
  • J519 коммутационное реле бортовой электрической системы
  • J527 реле угла наклона рулевой колонки


(Перейдите к источнику по ссылке: «autoinstruction.ru»)
Статья проверена экспертом: Григорий Константинов
