Порядок выполнения
1. Установите универсальный шарнир на вал шестерни рулевой передачи.
Внимание! Если рулевая колонка оборудована механизмом регулировки угла наклона, выполняйте следующие условия.
Внимание! Невыполнение этих условий может привести к деформированию кронштейна угла наклона, в результате чего может быть поврежден рычаг угла наклона и фиксатор рычага.
2. Перед установкой проверьте, что на кронштейне имеется отверстие для шпильки.
- 1) Если это так, закрепите рычаг угла наклона в нейтральном положении и установите стопор шпильки в отверстие, затем разъедините рычаг угла наклона.
- 2) В противном случае, закрепите рычаг угла наклона около нейтрального положения.

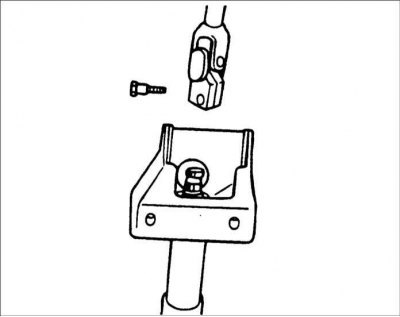

3. Вверните болт, крепящий к рулевому валу U–образный элемент универсального шарнира.
Момент затяжки: 15–20 Н·м
4. Временно вверните два монтажных болта.
[Оригинал можно просмотреть на сайте: AutoInstruction.ru]
5. Вверните две монтажных гайки.
Момент затяжки: 13–18 Н·м
6. Затяните требуемым моментом затяжки эти два монтажных болта.
7. Если стопор шпильки установлен, переместите рулевую колонку в нижнее положение.
