Снятие
1. Проверьте люфт наконечника поперечной рулевой тяги. Для этого поддомкратьте перед автомобиля, чтобы передние колеса свободно висели. Подайте колеса и поперечные рулевые тяги со стороны в сторону. Люфта не должно быть.
2. Поставьте колеса для движения по прямой.
3. Обозначьте стрелкой на боковине шины направление вращения колеса и ослабьте затяжку колесных болтов.
4. Поддомкратьте перед автомобиля, установите ею на подставочные козлы и, вывинтив болты крепления, снимите колесо.
5. Проверьте крепление наконечника поперечной рулевой тяги, а также состояние защитных колпачков шаровых опор и их посадку. При необходимости замените наконечник на новый.

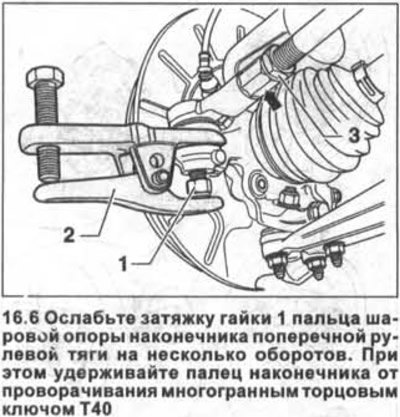

6. Ослабьте затяжку гайки 1 пальца шаровой опоры наконечника поперечной рулевой тяги на несколько оборотов. При этом удерживайте палец наконечника от проворачивания многогранным торцовым ключом Т40 (см. иллюстрацию).
7. Выпрессуйте палец шаровой опоры наконечника из рычага поворотного кулака с помощью съемника, например, HAZET 779, опирая съемник о гайку на пальце (см. иллюстрацию 16.6).
8. Отвинтите гайку с пальца наконечника полностью и извлеките палец из рычага на поворотном кулаке.
9. Обозначьте положение поперечной рулевой тяги и наконечника относительно друг друга, чтобы установке затянуть контргайку 3 так как она была перед снятием (см. иллюстрацию 16.6).
10. Ослабьте затяжку контргайки 3, удерживая наконечник поперечной рулевой тяги гаечным ключом (см. стрелку на иллюстрации 16.6).
11. Отвинтите наконечник от поперечной рулевой тяги, сосчитав и записав количество оборотов. Эти данные будут необходимы при установке наконечника.
Установка
Наконечники поперечных рулевых тяг имеют маркировку. Буквой А обозначены наконечники правой рулевой тяги, а буквой В - левой.
12. Обезжирьте стержень наконечника поперечной рулевой тяги.
13. Привинтите наконечник к поперечной рулевой тяге, сделав столько же оборотов, что и при снятии.
14. Затяните контргайку 3 рукой (см. иллюстрацию 16.6).
15. Выровняйте поперечную рулевую тягу, чтобы палец наконечника занял нужное монтажное положение и вставьте палец до упора в отверстие на рычаге поворотного кулака.
16. Навинтите новую гайку 1 (см. иллюстрацию 16.6) на палец шаровой опоры наконечника и затяните её с приложением усилия 20 Нм, а затем доверните на 1/4 оборота (90°).
Внимание! Удерживайте палец наконечника от проворачивания с помощью многогранного торцового ключа Т40.
17. Затяните контргайку на поперечной рулевой тяге с приложением усилия 55 Нм. При затяжке контргайки удерживайте поперечную рулевую тягу от проворачивания за шестигранный поясок.
18. Установите снятое колесо в соответствии с нанесенными при снятии метками.
19. Ввинтите колесные болты и опустите автомобиль на колеса.
20. Затяните колесные болты, действуя в перекрестном порядке, с моментом 120 Нм.
21. Обратитесь в мастерскую для проверки развала и схождения колес.
