Снятие
1. Снимите штифт и отверните гайку крепления шарового шарнира наконечника рулевой тяги.

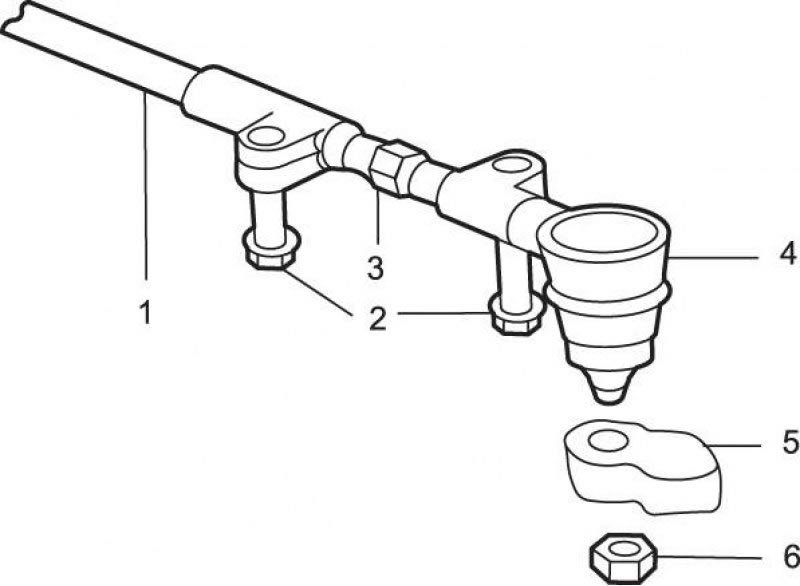

Рис. 13.5. Элементы крепления наконечника рулевой тяги: 1 – рулевая тяга; 2 – болты; 3 – соединитель; 4 – наконечник рулевой тяги; 5 – поворотный кулак; 6 – гайка
2. Ослабьте стяжные болты 2 (рис. 13.5) крепления зажимов рулевой тяги.
3. Отделите наконечник рулевой тяги 4 от поворотного кулака 5.
4. Отделите наконечник рулевой тяги от соединителя 3.
Установка
1. Наверните наконечник рулевой тяги на соединитель.
2. Закрепите наконечник рулевой тяги в поворотном кулаке.
3. Наверните гайку крепления наконечника рулевой тяги к поворотному кулаку и затяните ее моментом 75 Н·м.
Отрегулируйте схождение поворотом соединителя, затем затяните стяжные болты моментом 22 Н·м.
