Снятие
1. Снимите стопорную планку, фиксирующую болты крепления рулевых тяг к рулевой передаче и выбросите ее.

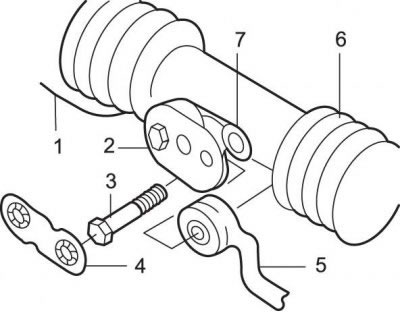

Рис. 13.6. Элементы крепления рулевой тяги к рулевой передаче: 1 – рулевая тяга; 2 – опорная планка; 3 – болт; 4 – стопорная планка; 5 – рулевая тяга; 6 – кожух картера; 7 – шайба
2. Выверните болты крепления рулевых тяг к рулевой передаче. Если снимается только одна тяга, плавно выведите тягу в сборе из пространства между опорной планкой 2 (рис. 13.6) и центральной шайбой 7 кожуха картера. Если обе тяги снимаются с целью замены, то после снятия первой тяги повторно вверните болт крепления тяги, чтобы удержать кожух рулевой передачи 6 и другие детали внутри кожуха передачи с соответствующим выравниванием.
Перейдите к источнику по ссылке Autoinstruction
3. Ослабьте стяжной болт крепления зажима рулевой тяги.
4. Снимите рулевую тягу.
Установка
1. Установите рулевую тягу на соединитель и затяните стяжной болт моментом 20 Н·м
2. Установите центральную шайбу крышки кожуха, вставив ее в кожух рулевой передачи.

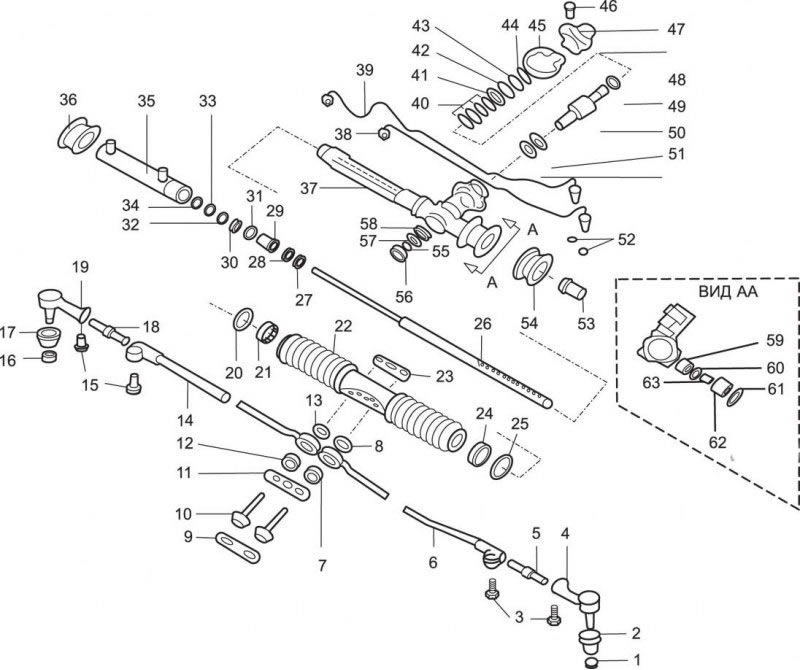

Рис. 13.1. Элементы рулевого управления: 1 – шестигранная гайка; 2 – защитный чехол; 3 – болт; 4 – наконечник рулевой тяги; 5 – соединительная тяга; 6 – левая рулевая тяга; 7 – шарнир; 8 – шайба; 9 – стопорная планка; 10 – болт; 11 – планка; 12 – шарнир; 13 – шайба; 14 – правая рулевая тяга; 15 – болт; 16 – шестигранная гайка; 17 – защитный чехол; 18 – соединительная тяга; 19 – наконечник рулевой тяги; 20 – зажим; 21 – втулка; 22 – кожух рулевой передачи; 23 – направляющая кожуха и рейки; 24 – стопорная втулка; 25 – зажим; 26 – зубчатая рейка; 27 – шайба; 28 – уплотнение поршневого штока; 29 – направляющая поршневого штока; 30 – поршень; 31 – уплотнительное кольцо; 32 – уплотнительное кольцо; 33 – кольцо поршня; 34 – шестигранная гайка; 35 – цилиндр; 36 – резиновая втулка; 37 – картер реечной передачи; 38 – левый трубопровод; 39 – правый трубопровод; 40 – уплотнительные кольца клапана; 41 – кольца; 42 – уплотнительное кольцо; 43 – предохранительное уплотнительное кольцо; 44 – стопорное кольцо; 45 – уплотнение; 46 – болт; 47 – муфта в сборе; 48 – стопорное кольцо вала; 49 – клапан в сборе; 50 – уплотнение – вал–шестерня; 51 – ведущая шестерня; 52 – уплотнительное кольцо; 53 – крышка; 54 – резиновая втулка; 55 – шестигранная стопорная гайка; 56 – пылезащитная крышка; 57 – стопорное кольцо; 58 – подшипник; 59 – упор; 60 – уплотнительное кольцо; 61 – стопорная гайка регулировочной заглушки; 62 – регулировочная заглушка; 63 – пружина
3. Вверните болт крепления рулевой тяги, вставив его через отверстие в опорной планке 9 (см. рис. 13.1), шарнир рулевой тяги 7, центральную шайбу крышки кожуха 22, направляющую 23 и резьбовое отверстие в узле тяги и рейки 26. Затяните болт моментом 90 Н·м.
4. Установите новую стопорную планку и зафиксируйте болт от отворачивания.
