Снятие
1. Отсоедините аккумулятор.
2. Снимите обивку двери.
3. Отсоедините штекеры обогревателя и очистителя заднего стекла, а также дополнительного стоп-сигнала, центрального замка и отсоедините шланг подачи моющей жидкости.
4. Извлеките электропроводку и шланг из полости двери.
Внимание! Для облегчения последующей установки рекомендуется привязать к проводам и шлангу бечевки, которые останутся в полости двери.

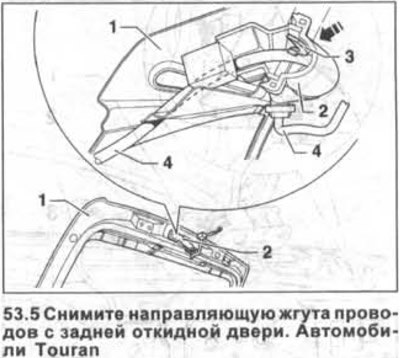

5. Автомобили Touran. Снимите направляющую жгута проводов с задней откидной двери 1 (см. иллюстрацию). Для этого отожмите внутри резиновой втулки 2 рычаг 3 (см. стрелку на иллюстрации), снимите направляющую и извлеките провода 4 из полости двери.

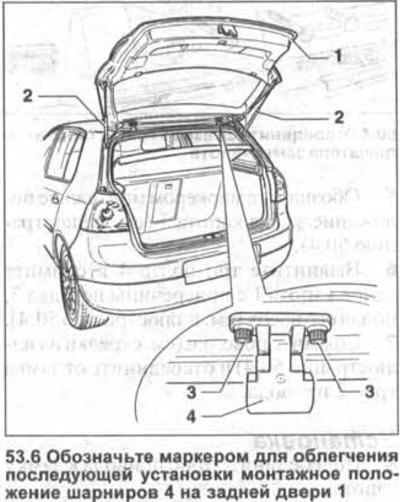

6. Обозначьте маркером для облегчения последующей установки монтажное положение шарниров 4 на задней двери 1 (см. иллюстрацию).
7. Ослабьте по обеим сторонам двери два болта 3 крепления шарниров к двери (см. иллюстрацию 53.6). Полностью болты не вывинчивайте.
8. Попросите помощника поддержать дверь и снимите оба газонаполненных упора 2 двери (см. иллюстрацию 53.6).
9. Вы винтите болты 3 и, действуя вдвоем с помощником, снимите заднюю откидную дверь 1 (см. иллюстрацию53.6).
Установка
10. Установите дверь на шарниры. При установке прежней двери руководствуйтесь метками, сделанными перед снятием.
11. Ввинтите рукой болты 3 правого и левого шарниров (см. иллюстрацию 53.6).
12. Установите на место оба газонаполненные упоры задней двери.
13. Закройте заднюю дверь и проверьте ширину зазоров между дверью и рядом находящимися деталями кузова.
14. Затяните болты 3 крепления шарниров задней откидной двери с приложением усилия 10 Нм.
15. Автомобили Touran. Закрепите на двери направляющую жгута проводов.
16. Втяните в полость двери шланг омывателя и электрические провода, воспользовавшись бечевкой. Если устанавливается новая дверь, то шланг и провода правильно проложите в ней.
17. Подсоедините шланг омывателя и штекеры питания.
18. Установите на место обивку двери.
19. Подсоедините аккумулятор.
Проверка и пригонка
Внимание! Для пригонки двери автомобиль должен стоять на колесах.
20. Снимите облицовку задней поперечины.
21. Вывинтите два болта 1 и снимите скобу 2 замка задней двери (см. иллюстрацию).
22. Снимите оба газонаполненных упора двери.
23. Закройте заднюю откидную дверь и проверьте ширину и прохождение зазоров между дверью и прилегающими деталями кузова. Дверь установлена правильно, если в закрытом положении зазоры одинаковы, а дверь не выступает во вне или не залегает вовнутрь.
Ширина зазоров. Автомобили Golf:
- Зазор между задней дверью и боковыми деталями кузова — 4,0 ± 0,5 мм
Ширина зазоров. Автомобили Touran:
- Зазор между задней дверью и боковыми деталями кузова — 4,0 + 1 мм
- Зазор между задней дверью и крышей — 4,5 + 1 мм
24. При необходимости откройте дверь, ослабьте затяжку болтов 3 на шарнирах задней двери (см. иллюстрацию 53.6).
25. Пригоните дверь, смещая её вправо или влево.

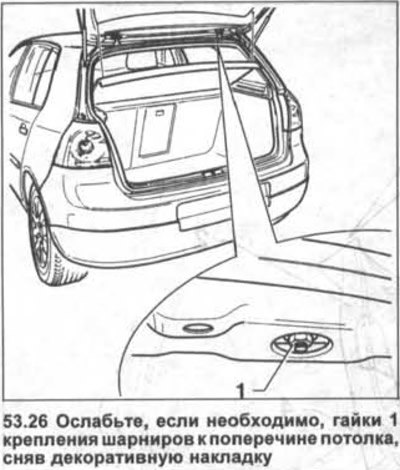

26. Ослабьте, если необходимо, гайки 1 крепления шарниров к поперечине потолка, сняв декоративную накладку (см. иллюстрацию).
Смотрите источник на портале: Autoinstruction.ru
27. Сместите дверь и пригоните её.
28. Затяните болты крепления шарниров двери с приложением усилия 10 Нм, а гаек шарниров - 24 Нм.
29. Ослабьте зажимной болт 1 торцовым ключом настолько, чтобы можно было выдвинуть ползунок 2 амортизационного буфера (см. иллюстрацию).
30. Установите ползунок так, чтобы расстояние -а- было равно 12,5 мм (см. иллюстрацию).
31. Закройте заднюю откидную дверь, несильно надавив на неё. При этом происходит установка ползунка на нужное расстояние.
32. Откройте заднюю откидную дверь.

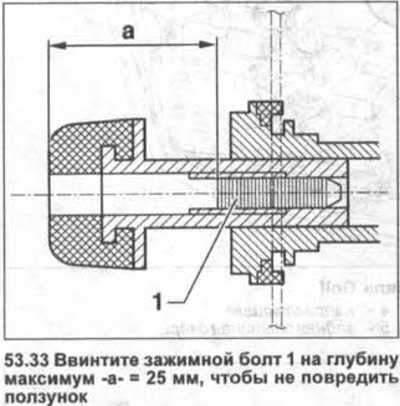

33. Ввинтите зажимной болт 1 на глубину максимум -а-=25 мм, чтобы не повредить ползунок (см. иллюстрацию).
34. Закройте заднюю откидную дверь, выправьте положение скобы замка двери и затяните болты её крепления с приложением усилия 23 Нм.
35. Убедитесь, что задняя дверь закрывается и открывается без проблем. При необходимости дверь повторно пригоните.
36. Установите на место обивку двери.
