Снятие
1.. Снимите обивку двери, отжав ее пластмассовым клином в точке 1, а затем в точках 2, 3 и 4 (см. иллюстрацию).

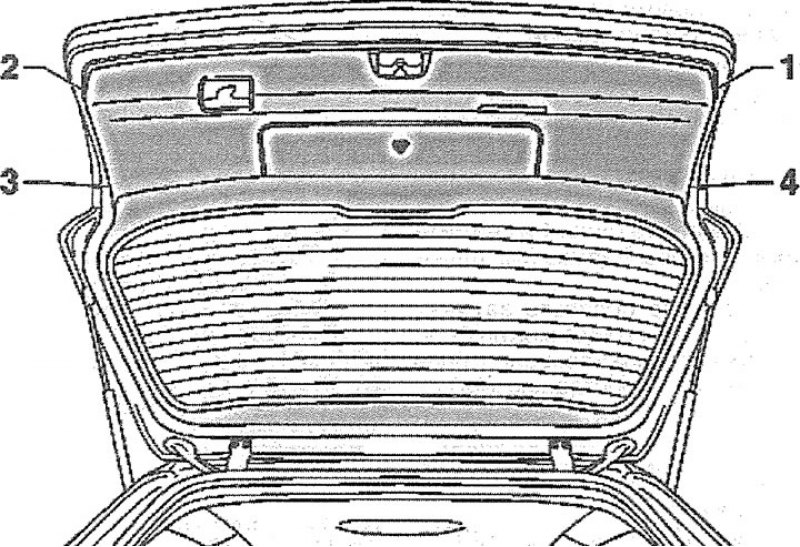

14.1. Снимите обивку двери, отжав ее пластмассовым клином в точке 1, а затем в точках 2, 3 и 4
2. Отсоедините штекеры обогревателя заднего стекла и жиклера.
3. Отсоедините шланг низкого давления центрального замка и шланг подачи моющей жидкости. Внимание! Для облегчения последующей прокладки проводов в полости двери рекомендуется привязать к концам проводов бечевку, которая при вытягивании жгута остается в полости двери.
4.. Откройте заднюю дверь и надежно подоприте её.
5. Отсоедините верхнюю опору газонаполненного упора 1 двери, оттянув отверткой фиксатор 3, а затем сняв опору с пальца 2 со сферической головкой (см. иллюстрацию).

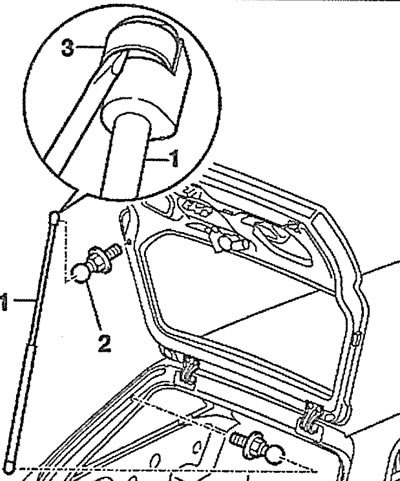

14.5. Отсоедините верхнюю опору газонаполненного упора 1 двери, оттянув отверткой фиксатор 3, а затем сняв опору с пальца 2 со сферической головкой
Внимание! Пои необходимости пальцы упора можно вывинтить. Момент затяжки 15 Нм.
6. Обозначьте положение задней откидной двери в петлях 2, обведя места прилегания головок болтов 1 петель фломастером или маркером (см. иллюстрацию).

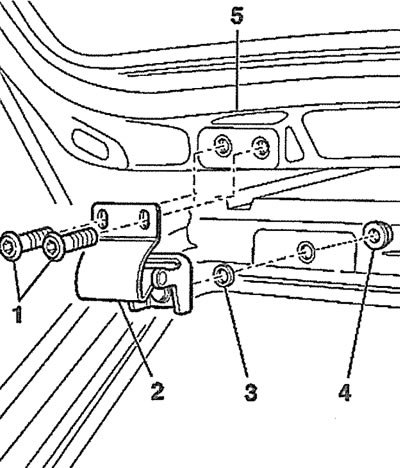

14.6. Обозначьте положение задней откидной двери в петлях 2, обведя места прилегания головок болтов 1 петель фломастером или маркером: 3 - уплотнение; 4 - гайка крепления петли; 5 - дверь
7. Вывинтите болты 1 столовкой с внутренним шестигранником под торцовый ключ (см. иллюстрацию 14.6).
8. Снимите заднюю откидную дверь 5, действуя вдвоем с помощником (см. иллюстрацию 14.6). Установка
9. Установите, действуя вдвоем с помощником, заднюю дверь на место.
10. Ввинтите болты 1, но не затягивайте их (см. иллюстрацию 31.6).
11. Установите на место газонаполненные упоры задней двери.
Внимание! Если упоры снимались полностью, то при установке следует помнить, что шток упора должен быть обращен вверх.
12. Выровняйте положение задней двери, руководствуясь метками, нанесенными перед её снятием. Момент затяжки болтов петель двери 21 Нм. При установке новой двери потребуется её пригонка.
(Источник расположен на сайте www.Autoinstruction.ru)
13. Втяните в полость двери жгут проводов и шланги омывателя и центрального замка и подсоедините их.
14. Проверьте функционирование омывателя и центрального замка.
15. Установите на место обивку задней откидной двери.
Пригонка
Внимание! Пригонка задней двери должна выполняться с установленным упором.
16. Снимите накладку порога багажника.
17. Отвинтите гайки 1 и снимите крышку скобы 2 замка (см. иллюстрацию).

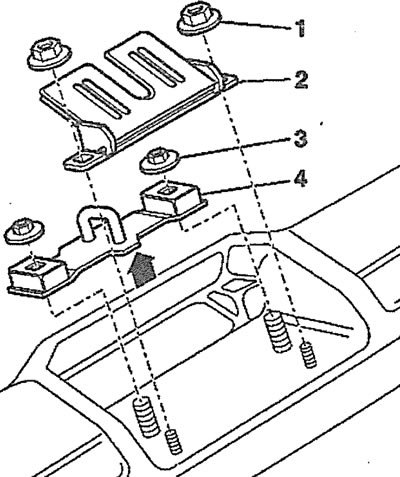

14.17. Отвинтите гайки 1 и снимите крышку скобы 2 замка
18. Немного ослабьте затяжку гаек 3, чтобы скобу 4 можно было сместить, приложив определенное усилие (см. иллюстрацию 14.17).
Внимание! Если скоба снималась, то при установке её следует закрепить так, чтобы выступ (см. стрелку на иллюстрации 14.17) был обращен назад.
19. Вывинтите болт 5 и снимите верхнюю часть 4 упора 3 (см. иллюстрацию).

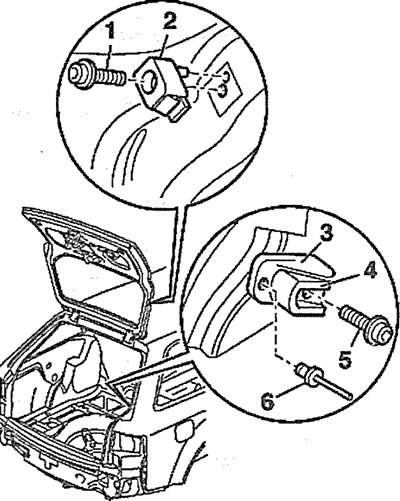

14.19. Вывинтите болт 5 и сместите верхнюю часть 4 упора 3: 1 - болт крепления; 2 - упор на двери; 6 - заклепка упора 3
20. Ввинтите болт 5 и несильно затяните его- (см. иллюстрацию 14.19). Закройте заднюю дверь и надавите на нее, чтобы её край заходил за линию кузова примерно на 2 мм.
21. Откройте дверь и сместите верхнюю часть 4 упора на три стопорных паза (см. иллюстрацию 14.19).
22. Затяните в этом положении болт 5 с приложением усилия 8 Нм. Упор 2 крепится болтом 1 с моментом затяжки 8 Нм (см. иллюстрацию 14.19).
23. Сместите скобу замка немного вверх.
24. Закройте дверь и пригоните её, чтобы она по высоте была вровень с рядом находящимися деталями кузова.
25. Осторожно откройте дверь и затяните гайки петель двери с усилием 21 Нм.
26. Проверьте зазоры двери и при необходимости выровняйте её положение, ослабив петли.
27. Установите крышку на скобу замка и затяните гайки крепления с приложением усилия 5 Нм.
