Номинальные значения зазоров:
- Зазор между задней откидной дверью и крышей — 7,0±0,5 мм
- Зазор между задней откидной дверью и задним крылом — 6,0±0,5 мм
Пригонка
15. Снимите облицовку с задней поперечины крыши.
16. Ослабьте затяжку гаек нижних петель.

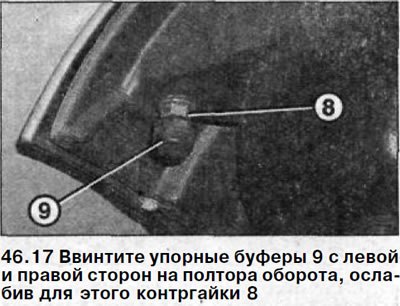

17. Ввинтите упорные буферы 9 с левой и правой сторон на полтора оборота, ослабив для этого контргайки 8 (см. иллюстрацию).

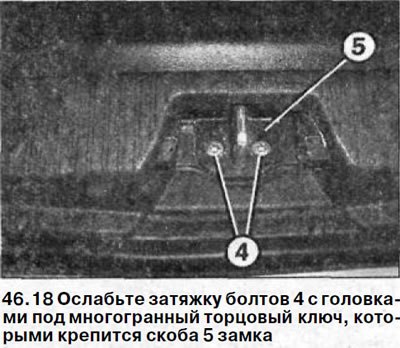

18. Ослабьте затяжку болтов 4 с головками под многогранный торцовый ключ, которыми крепится скоба 5 замка (см. иллюстрацию).
Текст взят с портала проекта: Autoinstruction.ru

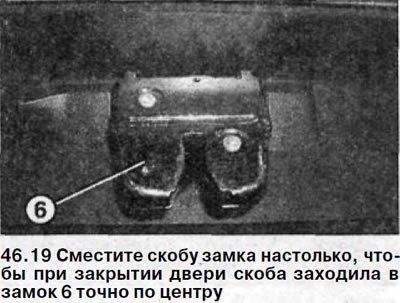

19. Сместите скобу замка настолько, чтобы при закрытии двери скоба заходила в замок 6 точно по центру (см. иллюстрацию).
20. Затяните болты крепления скобы замка с приложением усилия 9 Нм.
21. Пригоните заднюю дверь так, чтобы её края совпадали с задними крыльями.
22. Еще раз проверьте ширину зазоров.
23. Затяните гайки крепления петель с приложением усилия 9 Нм. При необходимости уплотните сопрягаемые поверхности петель универсальным герметиком.
24. Убедитесь, что задняя откидная дверь легко закрывается. В противном случае пригонку повторите.
25. Установите на место облицовку задней поперечины крыши.
26. Ослабьте затяжку болтов 7 с головкой под многогранный торцовый ключ, которыми петли крепятся на двери и пригоните заднюю дверь так, чтобы она совпадала с верхним кантом крыши (см. иллюстрацию 46.10). При этом соблюдайте номинальные значения зазора между крышей.
27. Затяните болты крепления петель на двери.
28. Убедитесь, что задняя откидная дверь легко закрывается. В противном случае пригонку повторите.

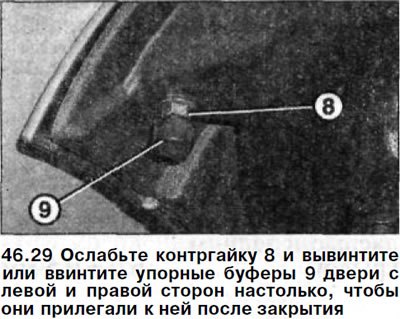

29. Ослабьте контргайку 8 и вывинтите или ввинтите упорные буферы 9 двери с левой и правой сторон настолько, чтобы они прилегали к ней после закрытия (см. иллюстрацию).
Внимание! Упорные буферы при правильно установленной и пригнанной двери должны немного отжимать дверь из замка, чтобы она открывалась при нажатии на кнопку привода замка.
30. Затяните контргайки 8 левого и правого упорных буферов 9 на двери (см. иллюстрацию 46.29).
31. Убедитесь, что задняя откидная дверь легко закрывается. В противном случае пригонку повторите.
